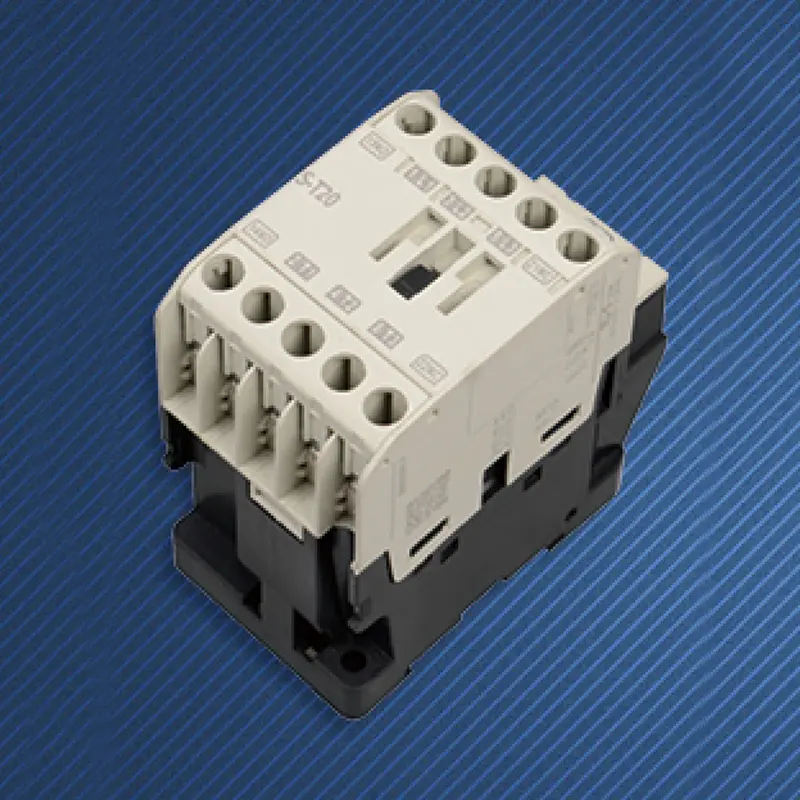

20A ipari teljesítményű AC kontaktor

Termékleírás

Professzionális kínai gyártóként az SPX Electric tartós 20A Industrial Power AC kontaktor áramkörök vezérlésére használt elektromos eszköz, amelyet főként az AC áramkörök tápellátásának be- és kikapcsolására használnak. Működési elve az áramkör be-/kikapcsolásának vezérlése egy elektromágnes hatására. Széles körben használják az ipari automatizálásban, mechanikus berendezésekben, világításvezérlésben és más területeken.

Általában elektromágnesből, érintkezőkből, rugóból és házból áll. Amikor egy elektromágneses vasat feszültség alá helyezzük, az általa generált mágneses tér vonzza az érintkezőket és lezárja azokat, lehetővé téve az áramkör utólagos csatlakoztatását; Amikor az elektromágnes elveszti feszültségét, a rugó visszaállítja az érintkezőt és leválasztja az áramkört.

Amikor a vezérlőáramkörben az áram átfolyik az elektromágnesen, az elektromágnes által generált mágneses tér vonzza a mozgó érintkezőt és az álló érintkezőt, hogy érintkezzen, zárt áramkört képezve, és az áram áthaladhat rajta. Éppen ellenkezőleg, amikor az áram leáll, az elektromágnes elveszti mágneses erejét, az érintkező a rugó hatására kinyílik, és az áram megszakad.

Funkció:

A személyre szabott 20A-es ipari teljesítményű AC kontaktor könnyen kezelhető és érzékeny azok számára, akik újak vagy már régóta jelen vannak az iparágban
Megfelelő használat mellett előnye a hosszú élettartam, ellenáll a nagy áramoknak és feszültségeknek, és alkalmas különféle munkakörnyezetekre.
A kommunikációs mágneskapcsolók más vezérlőeszközökkel (például relék, időzítő relék stb.) együtt is használhatók bonyolultabb vezérlési funkciók eléréséhez.

A kommunikációs mágneskapcsolók a funkciók széles skáláját biztosítják különféle kereskedelmi és ipari alkalmazásokban. Fő funkciója a nagy teljesítményű elektromos terhelések kapcsolása a tekercs feszültség- és feszültségmentesítésével. A fő funkciók a következők:
A kiváló minőségű 20A-es ipari váltóáramú kontaktor segíthet a nagy teljesítményű világítási rendszerek vezérlésében
Kiegészítő automatizálási rendszer
Több terhelés vezérlése ipari környezetben
Használja váltakozó áramú mágneskapcsolónkat az ipari berendezések áramellátásához
Védje az áramkört a túlterhelés és a rövidzárlat hatásaitól

Alkalmazás:

Az SPX Electric 20A Industrial Power AC kontaktort széles körben használják a világítási rendszerek vezérlésében, a motor indítási leállításának vezérlésében, a fűtőberendezések vezérlésében és más elektromos berendezésekben, amelyek távvezérlést igényelnek. Fontos szerepet játszanak olyan területeken, mint az ipari automatizálás, a közlekedési épületek és az elektrotechnika.

Hogyan válasszunk AC kontaktort?

A váltakozó áramú mágneskapcsoló kiválasztásakor az adott terhelési típusnak, áramerősségnek és feszültségszintnek megfelelően ésszerűen be kell állítani. Győződjön meg arról, hogy a kiválasztott kontaktor megfelel a vonatkozó elektromos szabványoknak és előírásoknak, hogy biztosítsa a rendszer biztonságos és stabil működését. A telepítési folyamat során be kell tartani a gyártó útmutatásait és az elektromos szerelési előírásokat, hogy biztosítva legyen a kontaktor helyes bekötése és hibakeresése.

SPX AC mágneses kontaktor paramétere

Keret(A)			SS-T20
KW/LE(AC-3) Visszakapcsolt teljesítmény(AC-3) IEC60947-4		220V	3.7
		380V	7.5
Nyugtázott áram (AC-3) GB14048.4		220V	18
		380V	18
Visszaállított fűtőáram (A)			32
Visszaállított szigetelt feszültség (V)			660
AC-15 segédérintkező	Érintkezés	Standard	1NO+1NC
	Nyugtázott áram (A)	220V	1.6
		380V	0.95
Elektromos élettartam			100
Gépi élet			500
Vázlat és beépítési méret
			Írja be	L	W	H	C1	C2	ΦD
			SS-T20	44	75	78	60	30/35	4.2
