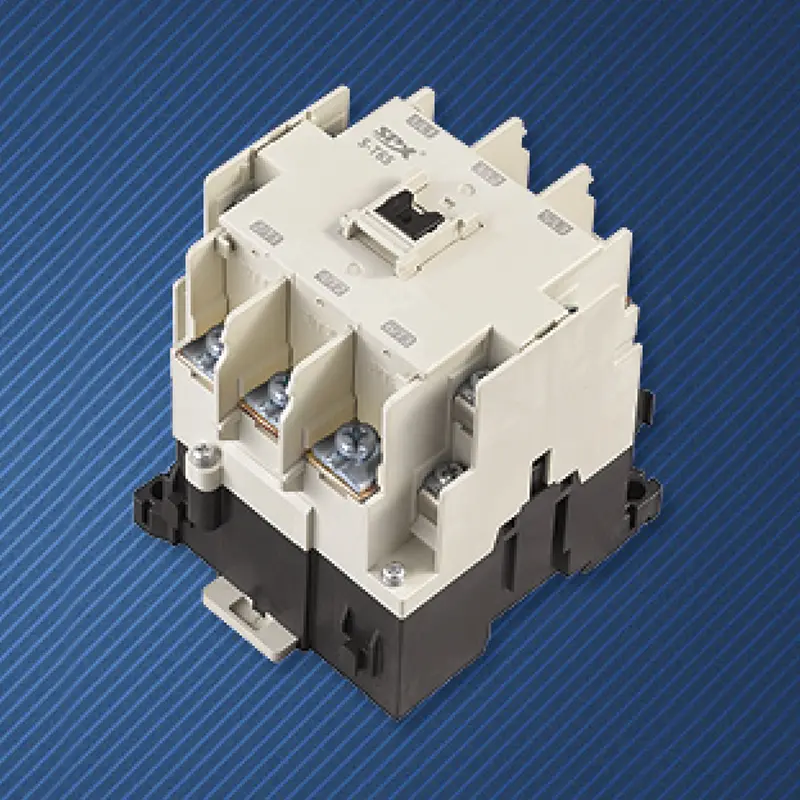

65A mágneskapcsoló a hordozó váltóáramú egységhez

Az SPX Electric Factory által gyártott kiváló minőségű 65A-es hordozó AC Unit kontaktor egy automatikus kapcsolókészülék, amely elektromágneses elveket használ az áramkörök vezérlésére. Mechanikus érintkezőmozgásokat hajt végre kis áramokon keresztül (a tekercs villamosítása mágneses teret hoz létre), hogy elérje a nagyáramú főáramkörök ki- és bekapcsolását. Magfelépítése magában foglalja az elektromágneses rendszert (tekercs, vasmag), az érintkezőrendszert (a főérintkező nagy áramot vezet, a segédérintkezőt a vezérlőáramkörhöz használják) és az ívoltó készüléket (az ívet megszünteti). Alkalmas olyan forgatókönyvekhez, mint a motor indítási leállítása, világításvezérlés, ipari berendezések energiagazdálkodása stb., jellemzői a biztonság és a megbízhatóság, az erős gyakori működési képesség, valamint a magas és alacsony feszültségű áramkörök leválasztása. Az automatizálási vezérlőrendszerek kulcsfontosságú végrehajtó eleme.

Bekötési technika: Csatlakoztassa az indítógomb alaphelyzetben nyitott érintkezőjét párhuzamosan a 65A-es, hordozó váltóáramú egység kontaktorjának alaphelyzetben nyitott segédérintkezőjével, kapcsolja be a kontaktort, és zárja le a segédérintkezőt. Azáltal, hogy a tekercset folyamatosan táplálja a saját, normál esetben nyitott segédpontján keresztül, önzárás jön létre. A piros stop gomb megnyomása a kontaktor áramtalanítását okozza.

Telepítés és karbantartás

A beszerelés előtt az ellenőrzés során meg kell győződni arról, hogy a testreszabott 65A-es hordozó váltóáramú mágneskapcsoló műszaki adatai megfelelnek-e a szabványoknak, például névleges feszültség, áramerősség, működési frekvencia stb. Ezenkívül ellenőrizni kell, hogy a megjelenés nem sérült-e, a hatás rugalmas-e, és meg kell mérni a tekercs egyenáram-ellenállásának és szigetelési ellenállásának értékét. A beépítési helyzet függőleges legyen, legfeljebb 5°-os dőlésszöggel, és a hőleadó nyílás egyik oldala függőleges irányba nézzen. A vezetékek telepítésekor kerülje el, hogy az olyan alkatrészek, mint a csavarok, alátétek és csatlakozók leesjenek, mert ez a váltóáramú mágneskapcsoló elakadását vagy rövidzárlatot okozhat. A telepítés után ellenőrizni kell, hogy a kábelezés megfelelő-e. Amikor a főérintkező nincs villamosítva, többször be- és kikapcsolni kell, hogy ellenőrizze, van-e zaj a főérintkező működése és a vasmag vonzása után. Csak miután meggyőződött arról, hogy nincs hiba, akkor lehet használni. A váltóáramú mágneskapcsolót nem szabad az egyenáramú tápegységhez csatlakoztatni, különben megégeti a tekercset

SPX AC mágneses kontaktor paramétere

Keret(A)			SS-T65
KW/LE(AC-3) Visszakapcsolt teljesítmény(AC-3) IEC60947-4		220V	18,5/22
		380V	30/45
Nyugtázott áram (AC-3) GB14048.4		220V	68
		380V	65
Visszaállított fűtőáram (A)			100
Visszaállított szigetelt feszültség (V)			690
AC-15 segédérintkező	Érintkezés	Standard	2NO+2NC
	Nyugtázott áram (A)	220V	1.6
		380V	0.95
Elektromos élettartam			65
Gépi élet			300

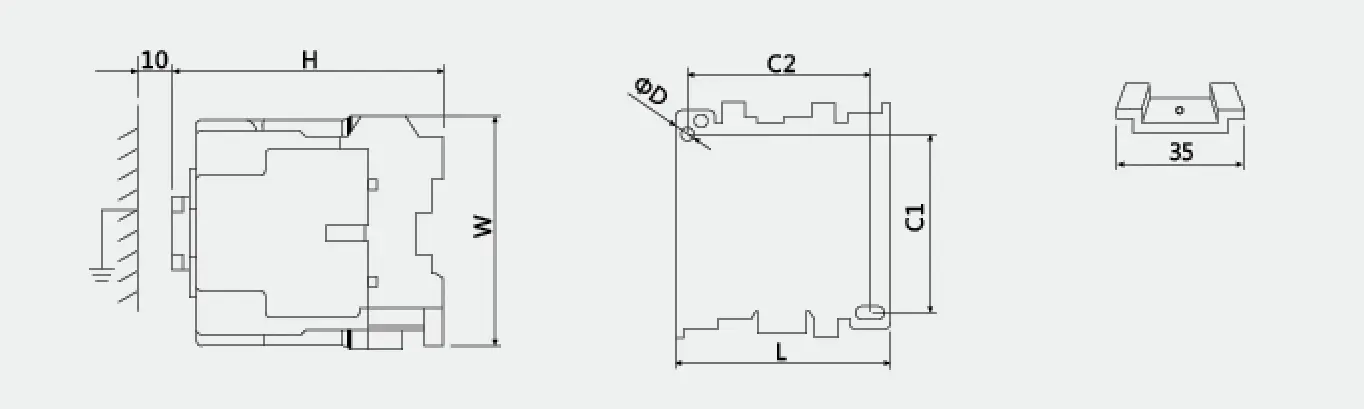

Vázlat és beépítési méret
			Írja be	L	W	H	C1	C2	ΦD
			SS-T65	88	103	105	75	70	5.5
