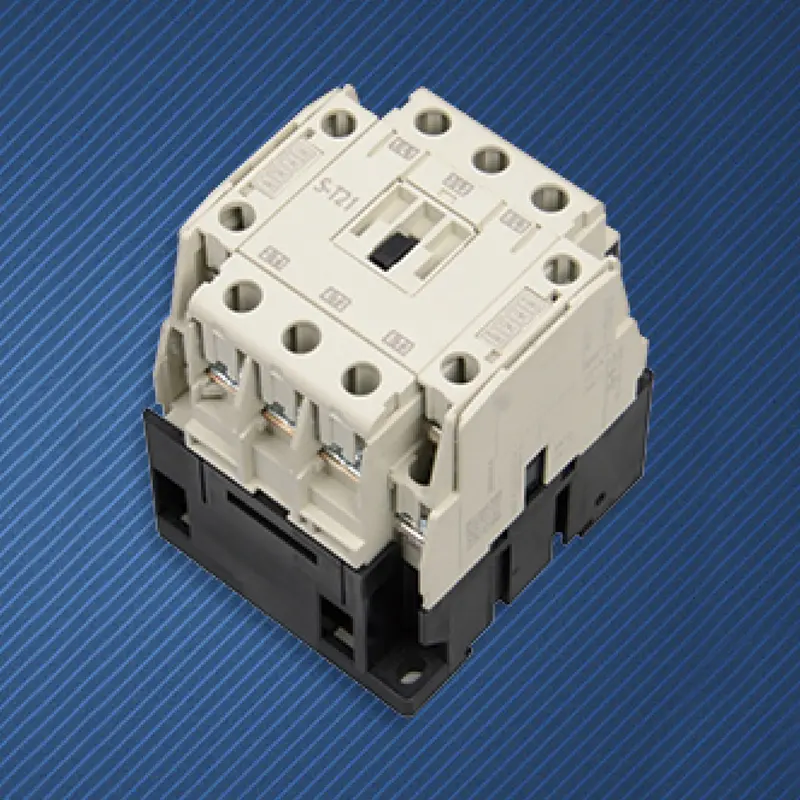

21A AC elektromos kontaktor

A fejlett automatizálást és elektromos vezérlést igénylő ipar hatalmas területén a 21A-es áramszint széles körben használt metszéspontot jelent – ​​elég erős ahhoz, hogy meghajtsa a főbb kis- és közepes méretű gyártóberendezéseket; Eléggé szabványosított ahhoz, hogy az egyik leggyakrabban használt alkatrész legyen az elektromos tervezésben. Professzionális kínai váltakozó áramú mágneskapcsoló-gyártóként az SPX tartós, 21 A-es váltóáramú elektromos kontaktorja ennek a termékcsaládnak az "univerzális sarokköve". Nem törekszik extrém teljesítményparaméterekre, hanem a klasszikus dizájn, megbízható teljesítmény, széles körű elérhetőség és kiváló költséghatékonyság alapján "tévedésmentes" standard választékot biztosít a mérnökök és rendszerintegrátorok számára. Legyen szó szabványos tervezésről új projektekben, vagy a karbantartás során pótalkatrészek cseréjéről, zökkenőmentesen integrálható, és erős végrehajtó szerepet tölthet be a vezérlőkörben.

Jellemzők:

21A névleges áramával pontosan megfelel egy háromfázisú, körülbelül 11 kW-os aszinkron motornak 380 V-os feszültségen, vagy körülbelül 4,6 kW-os terhelésnek egyfázisú 220 V-on, tökéletesen kielégítve a kis- és közepes méretű ventilátorok, vízszivattyúk, kompresszorok és fűtőkörök túlnyomó többségének áramigényét.
Megbízható elektromos élettartam: A főérintkező ezüst alapú ötvözetből készült, és ívoltásra lett optimalizálva. A szabványos AC-3 felhasználási kategóriában (motorindító leállítás) több tízezer vagy akár több mint 100 000 alkalommal is megbízható elektromos működést tud biztosítani, kielégítve az ipari környezet gyakori indítási leállítási követelményeit.
A tekercs kialakítása jól ellenáll a feszültségingadozásoknak, és a teljes szerkezet érzéketlen a porra, nedvességre és bizonyos hőmérséklet-változásokra. Stabilan tud működni általános ipari környezetben, alacsony karbantartási igény mellett.
A kiváló minőségű 21A váltóáramú elektromos kontaktor általában szabványos 35 mm-es DIN-sínre van felszerelve, és szépen elrendezhető más megszakítókkal, relékkel és egyéb alkatrészekkel. Biztosítson csavaros krimpelő csatlakozókat a stabil és megbízható csatlakozás érdekében.
A legtöbb modell támogatja a segédérintkező modulok kényelmes beszerelését a tetejére vagy oldalára a vezérlőjelek (például önreteszelő, reteszelési és állapot-visszacsatolási) bővítése érdekében, így kielégítve az összetett logikai vezérlési követelményeket anélkül, hogy a fő kontaktort ki kellene cserélni.

Alkalmazás

Fő be-/kikapcsoló vezérlés 7,5 kW-11 kW teljesítményű háromfázisú ventilátorokhoz, vízszivattyúkhoz, légkompresszorokhoz és kis szerszámgépekhez.
Start-stop végrehajtó egység közepes méretű fan coil egységekhez, frisslevegős egységekhez és keringtető vízszivattyúkhoz.
A testreszabott 21A AC elektromos kontaktor motorvezérlésre használható könnyű és közepes szállítószalagok és felvonók meghajtására.
Távirányító kapcsolóként világítási csoportvezérléshez és elektromos fűtőberendezésekhez (például kiskazánokhoz).
A 21A AC elektromos kontaktor a PLC vagy relé kimeneti kapcsok szabványos működtetőjeként szolgál, egyetlen munkaállomás teljesítményét vezérli.

SPX AC mágneses kontaktor paramétere

Keret(A)			SS-T21
KW/LE(AC-3) Visszakapcsolt teljesítmény(AC-3) IEC60947-4		220V	4
		380V	7.5
Nyugtázott áram (AC-3) GB14048.4		220V	20
		380V	20
Visszaállított fűtőáram (A)			32
Visszaállított szigetelt feszültség (V)			660
AC-15 segédérintkező	Érintkezés	Standard	2NO+2NC
	Nyugtázott áram (A)	220V	1.6
		380V	0.95
Elektromos élettartam			100
Gépi élet			500

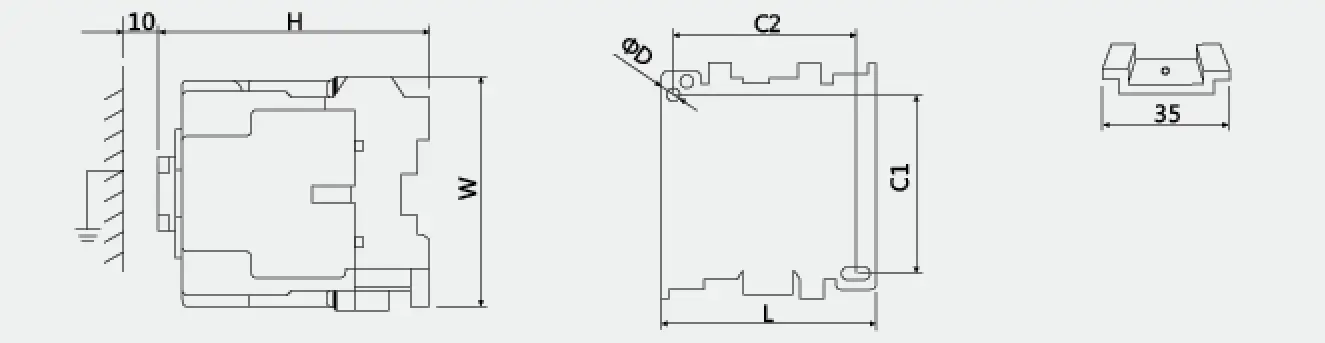

Vázlat és beépítési méret
			Írja be	L	W	H	C1	C2	ΦD
			SS-T21	63	81	81	58	54	4.5
