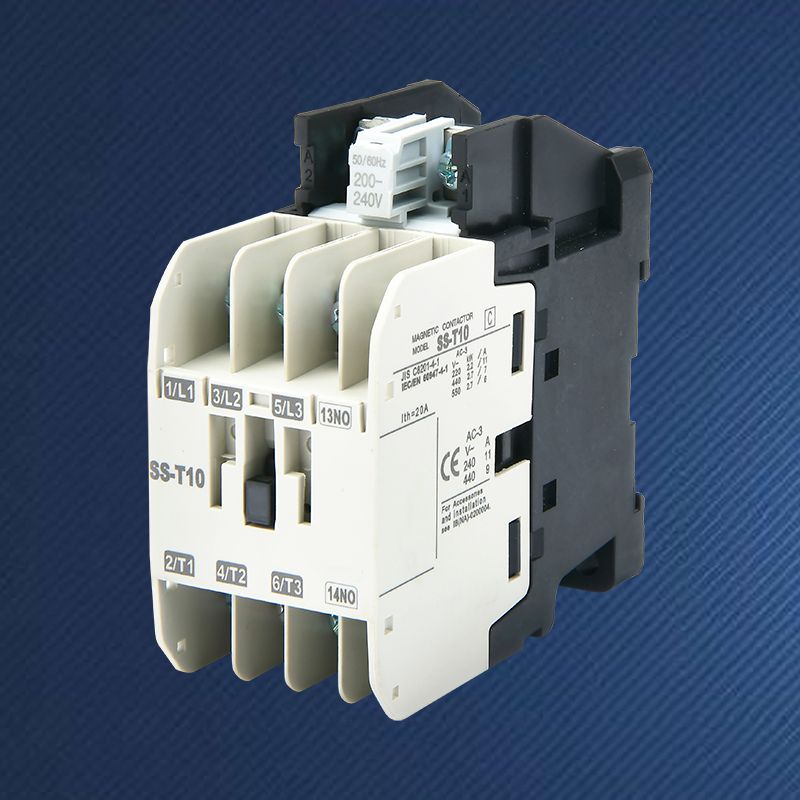

Mi az AC kontaktor?

AnAC kontaktoregy alapvető elektromechanikus kapcsoló, amely a váltakozó áramú (AC) áramkörökben az elektromosság áramlásának szabályozására szolgál. Elsődleges szerepe az elektromos berendezések, leggyakrabban villanymotorok fő áramkörének ismételt létrehozása (zárása) és megszakítása (nyitása). Tekintse úgy, mint egy nagy kapacitású, távműködtetésű relé, amely képes kezelni az ipari gépekkel, HVAC-rendszerekkel, szivattyúkkal, kompresszorokkal és más nagy igénybevételű alkalmazásokhoz kapcsolódó jelentős bekapcsolási áramokat és folyamatos terheléseket.

A kézi kapcsolókkal ellentétben az anAC tápkapcsolóegy vezérlőjel automatikusan működteti, így az automatizálásban nélkülözhetetlen. ASPX ElectricAC kontaktorezt példázza, robusztus kapcsolatként szolgál az alacsony teljesítményű vezérlőáramkörök (például a PLC vagy a termosztát) és a nagy teljesítményű motorterhelések között, biztosítva a zökkenőmentes és biztonságos működést.

Hogyan működik az AC kontaktor? Elpusztító elektromágneses működés

Egy szabvány működéseAC kontaktoraz elektromágnesesség elegáns alkalmazása. Az elektrotechnikai alapelvek szerint ez egy egyszerű, de hatékony folyamatot foglal magában:

1. Energetizálás:Ha vezérlőfeszültséget (pl. 24 V, 120 V, 230 V) kapcsolunk a kontaktorraelektromágneses tekercs, mágneses teret hoz létre.
2. Vonzerő:Ez a mágneses mező egy mozgatható vasmagot (az armatúrát) von be egy rugó erejével szemben.
3. Kapcsolatfelvétel:Az armatúra mechanikusan kapcsolódik a főáramhozkapcsolatokat. Mozgása során ezeket az érintkezőket egymáshoz nyomja, lezárja az áramkört, és lehetővé teszi az áram áramlását a motorhoz vagy a terheléshez.
4. Áramtalanítás:A vezérlőjel eltávolításakor a tekercs feszültségmentesül, a mágneses tér összeomlik, és a visszatérő rugó visszanyomja az armatúrát. Ez kinyitja az érintkezőket, biztonságosan megszakítva az áramkört.

Ez a kialakítás lehetővé teszimotorok távirányítójaés elengedhetetlenelektromos szigetelésnyitott állapotban kritikus biztonsági funkció.

Főbb funkciók és előnyök: az egyszerű váltáson túl

Modern AC kontaktorok, különösen azokSPX Electric, olyan funkciókat kínál, amelyek védik a berendezéseket és a személyzetet egyaránt.

• Megbízható Start/Stop vezérlés:Az alapfunkció bármelymotorvezérlő mágneskapcsoló, amely lehetővé teszi az automatizált működési ciklusokat.

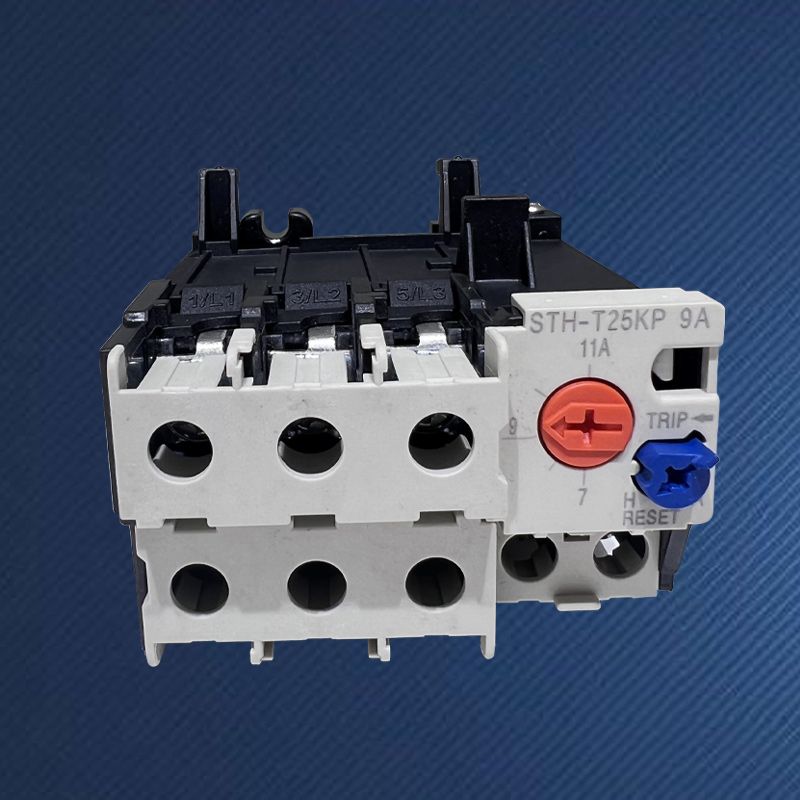

• Integrált túlterhelés elleni védelem:Gyakran párosítva termikus túlterhelés relével, figyeli az áramot és a leoldásokat, hogy megakadályozza a motor túlzott terhelés vagy fázisvesztés okozta károsodását.
• Fokozott üzembiztonság:Az olyan jellemzők, mint az íves csúszdák, elnyomják a szikrákat a leválasztáskor és a szigetelt kialakításcsökkenti az áramütés kockázatát.
• Energiahatékonyság:Fejlett modellek funkcióoptimalizált tekercs kialakításokamelyek kevesebb tartóerőt fogyasztanak, csökkentve a működési költségeket.
• Zajcsökkentés:Újítócsendes elektromágneses rendszera kialakítás minimálisra csökkenti a hallható zümmögést, javítva a munkahelyi körülményeket.
• Kisfeszültségű kioldó:Automatikusan lekapcsolja a tápfeszültséget, ha a feszültség veszélyesen alacsonyra esik, így védi a motort az áramellátás visszatérésekor.

Miért az SPX AC kontaktorok vezetnek a piacon a teljesítmény és a biztonság terén?

Az általános opciókkal teli piacon,SPX ElectricA kontaktorok a szándékos tervezéssel és a kiváló teljesítmény iránti elkötelezettségükkel tűnnek ki.

1. Hatékonyságra és csendre tervezve:Az SPX újradefiniálta az elektromágneses rendszert. Az övékoptimalizált tekercs kialakításjelentősen csökkenti az energiafogyasztást a tartási állapotban, ami közvetlen energiamegtakarítást eredményez. Továbbá acsendes működésA technológia a tekercszúgás gyakori problémáját oldja meg, csökkentve a környezeti zajt a központokban és létesítményekben, ami kulcsfontosságú a kereskedelmi épületek és a csendes ipari környezetben.

2. Kompromisszumok nélküli biztonság a tervezés során:A biztonság nem utólagos gondolat. Az SPX kontaktorokat arra terveztékfokozza az elektromos biztonságotés biztosítsaszigorú nemzeti és nemzetközi szabványoknak való megfelelés. A funkciók integrálva vannakcsökkenti a véletlen áramütés kockázatát, nyugalmat biztosítva a szerelők és az üzemeltetők számára.

3. Robusztusság igényes alkalmazásokhoz:A való világhoz tervezvegyakori működés és távirányító, Az SPX kontaktorok nagy mechanikai és elektromos tartóssággal büszkélkedhetnek. Az akisfeszültségű kioldó védelmi funkcióegy kritikus biztosíték, amely megakadályozza az automatikus újraindítást áramszünet után, és védi mind a berendezéseket, mind a személyzetet.

4. Testreszabás és támogatás:Felismerve, hogy egy méret nem felel meg mindenkinek, aAz SPX Electric gyár testreszabott váltakozó áramú kontaktormegoldásokat kínál. Akár egy adott áramerősségre, speciális érintkező-konfigurációkra vagy egyedi rögzítési lehetőségekre van szüksége, az SPX az Ön pontos projektspecifikációihoz tudja szabni a termékeket, ígyelső választás az innovatív ipari és polgári alkalmazásokhoz.

GYIK

1. kérdés: Mi a fő különbség az AC mágneskapcsoló és a megszakító között?

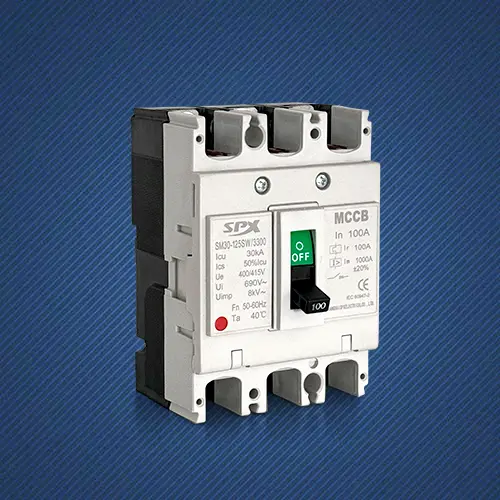

V:A megszakító egy olyan védelmi berendezés, amely rövidzárlat vagy jelentős túlterhelés esetén automatikusan megszakítja az áramellátást (elsődleges funkciója a védelem). Az AC kontaktor egy vezérlőeszköz, amelyet egy áramkör gyakori, rutinszerű kapcsolására (BE/KI) terveztek (elsődleges funkciója a vezérlés). Gyakran együtt működnek: a megszakító biztosítja a hibavédelmet, a kontaktor pedig a működési vezérlést.

2. kérdés: Használhatok AC kontaktort egyenáramú terhelésekhez?

V:Nem, nem ajánlott. Az AC kontaktorokat kifejezetten a váltakozó áramú ív eloltására tervezték, amely másodpercenként 100/120-szor átlépi a nullát. Az egyenáramú ívek folyamatosak, és sokkal nehezebb eloltani. A váltóáramú mágneskapcsoló használata egyenáramú áramkörön súlyos érintkezési ívképződéshez, gyors érintkezőhegesztéshez és meghibásodáshoz vezethet. Mindig az adott áramtípusnak megfelelő mágneskapcsolót használjon.

Q3: Milyen gyakran kell karbantartani vagy cserélni egy AC mágneskapcsolót?

V:A karbantartási intervallumok a működési gyakoriságtól és a környezettől függenek. Erős igénybevételű alkalmazásoknál 6-12 havonta ellenőrizze az érintkezőket erózió/gödrösödés szempontjából, és ellenőrizze a mechanikai hatást. A kontaktor cseréjére vonatkozó jelek a következők: hangos zümmögés (tekercshiba), csattogás, megégett érintkezők, fizikai sérülés vagy a megbízható be-/kioldás hibája. Kiváló minőségű kontaktorok, mint például aSPXhosszú élettartamra és csökkentett karbantartási igényre készültek.

4. kérdés: Mit jelent a "kisfeszültségű kioldás", és miért fontos?

V:Az alacsony feszültségű kioldó (LVR) létfontosságú biztonsági funkció. Ha a hálózati feszültség egy biztonságos küszöbérték alá esik (jellemzően a névleges feszültség 50-70%-a), a kontaktor tekercs már nem tudja zárva tartani az érintkezőket, így azok kinyílnak. Ez leválasztja a motort. Amikor az áramellátás helyreáll, a motor NEM indul újra automatikusan, megakadályozva a váratlan és potenciálisan veszélyes működést. Szándékos újraindítási jelet igényel.

Q5: Miért válassza az SPX AC kontaktorokat más márkák helyett?

V: SPX ElectricA kontaktorok az energiahatékonyság kiváló keverékét kínálják (optimalizált tekercs kialakítás), csendes működés (csendes elektromágneses rendszer), továbbfejlesztett biztonsági funkciókcsökkenti az áramütés kockázatát, és a rugalmasságtestreszabott megoldások 10A-tól 100A-ig. A teljesítményre, a biztonságra és az alkalmazkodóképességre való összpontosítás megbízható és fejlett választássá teszi őket ipari és kereskedelmi alkalmazásokhoz egyaránt.
