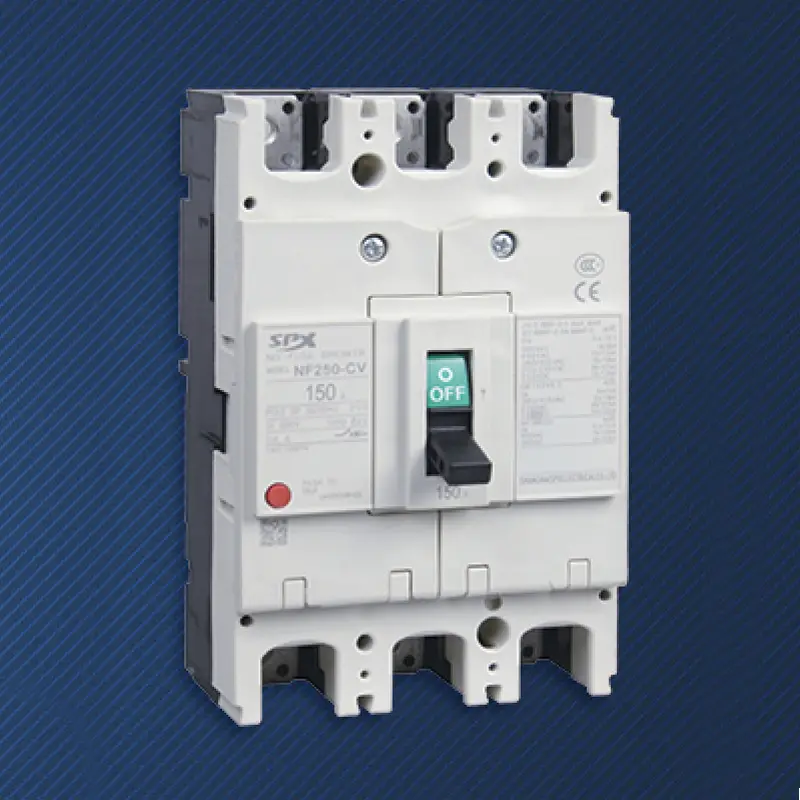

3P 200A öntött ház áramköri megszakító MCCB

Összetett elosztó hálózatokban a 200A áramú csomópontok gyakran kötik össze a fő elosztószekrényt több nagy leágazó terheléssel, vagy közvetlenül védik a kritikus gyártóberendezéseket. Az SPX gyár kiváló minőségű 3P 200A öntött házas megszakítóját MCCB úgy tervezték, hogy vállalja ezt a felelősséget. Ez nem csak az áramkör ki-be kapcsolója, hanem az elosztórendszerben a fokozatos és szelektív védelmi stratégiák megvalósításához szükséges központi végrehajtó egység is. A miniatűr megszakítókhoz képest kiváló teljesítményével és állíthatóságával, valamint a keretes megszakítóknál kedvezőbb jellemzőivel sikeresen elérte az egyensúlyt a védelmi teljesítmény, a rendszerkoordináció és a költségek között, és a modern elosztási tervezésben nélkülözhetetlen gerincelem.

Előny

Az elektronikus kioldóval felszerelt 3P 200A Molded Case Circuit Breaker MCCB modellje támogatja a hosszú késleltetést, a rövid késleltetést és az azonnali háromfokozatú védelmet. A rövid késleltetési idő és az áramérték precíz beállításával teljes szelektív együttműködés biztosítható az alsó szintű megszakítóval, hiba esetén csak a hibás áramkör leválasztása, valamint a rendszer többi részének folyamatos tápellátása biztosítható.

Mind a hőmágneses, mind az elektronikus túlterhelés elleni védelem beállításai állíthatók, így a mérnökök pontosan egyeztethetik a tényleges kábeláram-kapacitást és terhelési jellemzőket, elkerülve a helytelen működést és optimalizálva a védelmi hatásokat.

A testre szabott 3P 200A formázott tokos megszakító MCCB maximum 35 kA-tól 50 kA-ig terjedő rövidzárlati megszakító kapacitást biztosít, amely megbízhatóan el tudja vágni a potenciális rövidzárlati hibákat közepes méretű elosztórendszerekben, és hatékonyan védi a felfelé és lefelé irányuló elektromos berendezéseket.

Kényelmes segédérintkezők, riasztóérintkezők, söntkioldók, feszültségcsökkenési kioldók stb. felszerelése, hogy megfeleljen a különféle igényeknek, mint például az állapotjelzés, a távirányító és a rendszerreteszelés.

Alkalmazás

A gyári műhely elosztószekrényében a 3P 200A öntött tokos megszakító MCCB fő elosztó kapcsolóként szolgál egy bizonyos területhez vagy gyártósorhoz.
A 3P 200A öntött házas megszakító MCCB a vízkezelés, a kommunikációs bázisállomások és a közepes méretű fotovoltaikus inverterek kimeneti csatlakozóinak hálózatra történő csatlakoztatására és védelmére szolgál.

Az SPX SM50-250 sorozatú öntött ház megszakító MCCB paramétere

Keret(A)		SM50-250 (NF-CV)
Névleges áram In(A)		100, 125, 140, 150, 160, 175, 200, 225, 250
Névleges feszültség (V)		AC 400V
Névleges szigetelési feszültség (V)		AC 690V
Pólusok száma		3			4
Korlátozott megszakítóképesség		C	S	H	C	S	H
Rövidzárlat megszakító kapacitás (kA) AC400V		18	30	50	18	30	50
Működtesse rövidzárlat (kA) AC400V		9	15	25	9	15	25

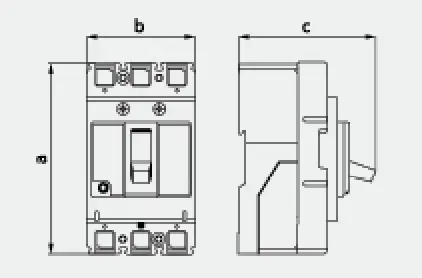

Profilkép
	a	165			165
	b	105			140
	c	90			90

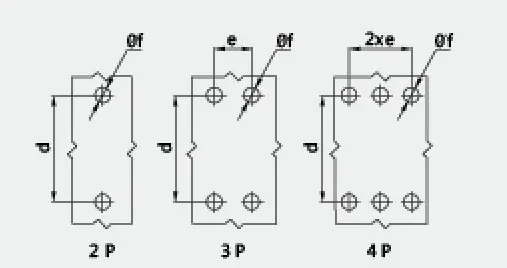

Szerelési kép
	d	126			126
	e	35			35
	f	5			5
A gép élettartama		4000
Elektromos élettartam		2000
Elektromos működtető eszköz (MD)		●
Extemal forgó fogantyú		●
Automatikus kioldó berendezés		Hőmágneses
