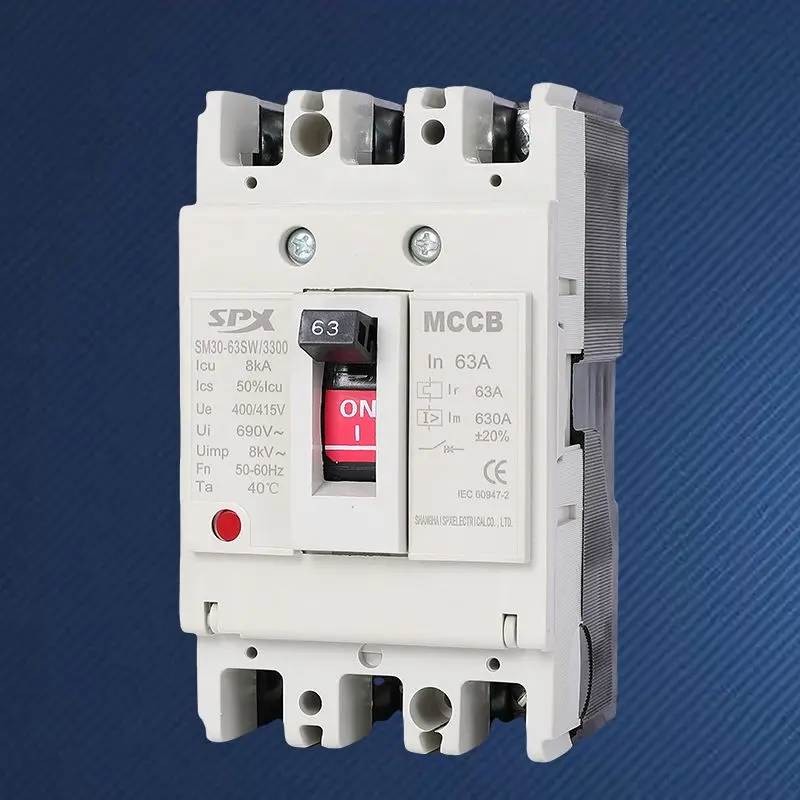

MCCB 3P 40A 50A öntött ház megszakító

Az ipari gyártósorok, kereskedelmi központok vagy épületek áramelosztó hálózatában nagyszámú háromfázisú terhelés található 40-50 amper névleges áramerősséggel. Ezek a terhelések jellemzően kritikus csomópontokként szolgálnak a rendszerben, és magasabb követelményeket támasztanak a védelem megbízhatóságával, szelektivitásával és rugalmasságával szemben. Az SPX által gyártott kiváló minőségű MCCB 3P 40A 50A Molded Case Circuit Breaker egy professzionális minőségű termék, amelyet ilyen magáramkörökhöz terveztek. Túlmutat az alapvető védelmi megszakítási funkción, és állítható védelmi beállításokat és nagyobb megszakítási kapacitást vezet be, mint egy igényes "energia diszpécser". Nemcsak a hibákat tudja kiküszöbölni, hanem a védelmi küszöbök és késleltetések beállításával szelektív együttműködést is megvalósíthat a felső és alsó szintű védelmi berendezésekkel, maximalizálva az áramellátás folytonosságát.

Előny

Az állítható funkció lehetővé teszi, hogy megvédje a stabil háromfázisú fűtőberendezéseket, és alkalmazkodjon a háromfázisú motorterheléshez bizonyos indító lökésekkel, így szélesebb körben alkalmazható.
Általában nagy, 25kA-tól 50kA-ig terjedő megszakítóképességgel rendelkezik, amely hatékonyan tudja levágni és ellenállni az elosztódobozban fellépő várható rövidzárlati áramnak, biztosítva, hogy a hiba ne terjedjen át a magasabb szintű elektromos hálózatra.
A működési mechanizmus robusztus, és egyértelműen jelzi a „be”, „ki” és „ki” állásokat. Amikor a CE-tanúsítvánnyal rendelkező MCCB 3P 40A 50A öntött házas megszakítót leválasztják, látható háromfázisú biztonsági leválasztási töréspont jön létre, amely teljes mértékben megfelel a berendezés karbantartására vonatkozó elektromos biztonsági előírásoknak.
A hárompólusú integrált szerkezet sok helyet takarít meg a külön beépítéshez képest.

Alkalmazás

Bejövő áramvédelem és leválasztó kapcsolóként CNC szerszámgépekhez, közepes méretű szivattyúegységekhez, légkezelő egységekhez és csomagológépekhez.
A műhely vagy épület áramelosztó szekrényében a kiváló minőségű MCCB 3P 40A 50A Molded Case Circuit Breaker elágazásvédelmet biztosít egy terület vagy berendezéscsoport számára.
Védje a kis és közepes méretű központi klímaberendezések, bevásárlóközpontok liftjei és konyhai háromfázisú áramellátó berendezések meghajtó áramellátását.
MCCB 3P 40A 50A öntött házas megszakító Kis és közepes méretű fotovoltaikus erőművek három AC kombináló dobozának vagy inverter kimenetének védelmére szolgál.

Az SPX SM30-63 sorozatú hőmágneses megszakítók paraméterei

Keret(A)		SM30-63 (NF-CW)						Működési jellemzők
Névleges áram in(A)		3, 6, 10, 16, 20, 25, 32, 40, 50, 63
Névleges feszültség (V)		AC 400V
Névleges szigetelési feszültség (V)		AC 500V
Pólusok száma		2			3
Korlátozott megszakítóképesség		C	S	H	C	S	H
Rövidzárlat megszakító kapacitás (kA) AC400V		5	5	10	5	5	10
Működtesse rövidzárlat (kA) AC400V		2	2	5	2	2	5
Profilkép
	a	130			130
	b	50			74
	c	88			88
Szerelési kép
	d	110			110
	e	/			25
	f	5			5
A gép élettartama		7000
Elektromos élettartam		4000
Elektromos működtető eszköz (MD)
Extemal forgó fogantyú
Automatikus kioldó berendezés		Hidraulikus-mágneses

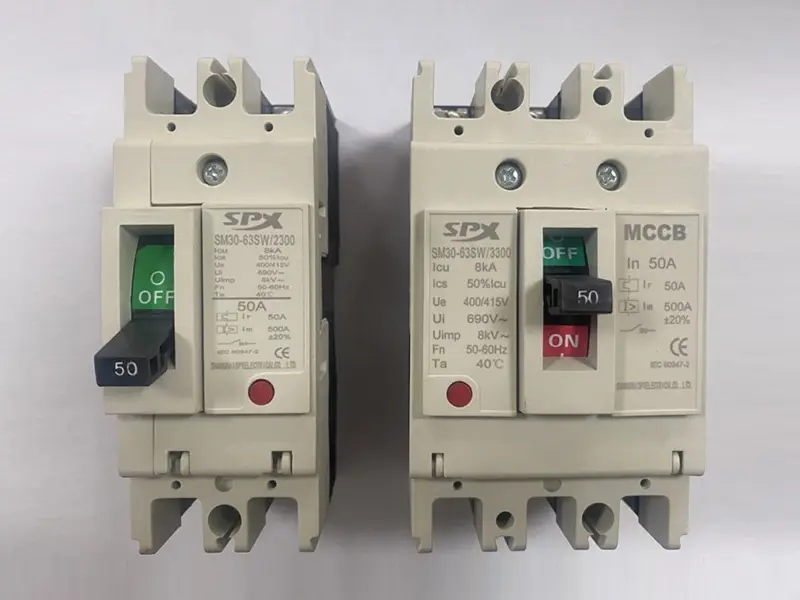

Elölnézet

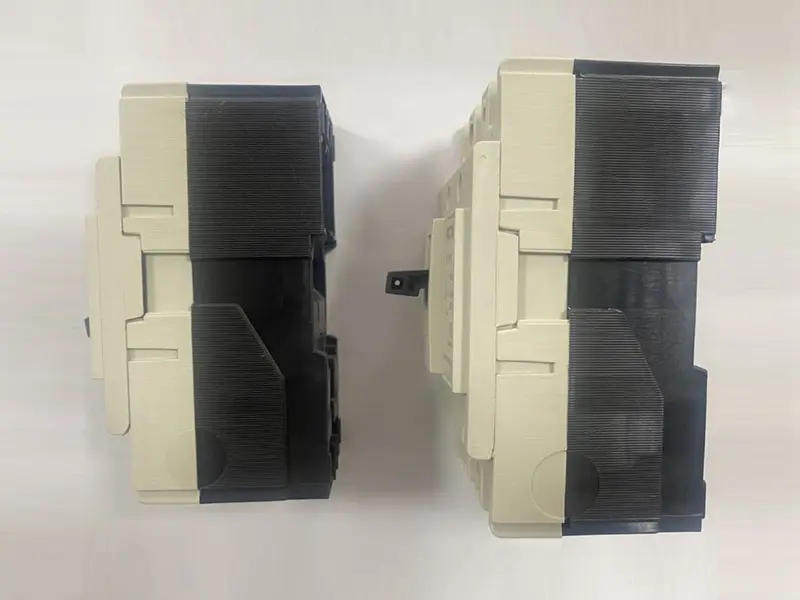

Hőmágneses megszakítók Oldalnézet
