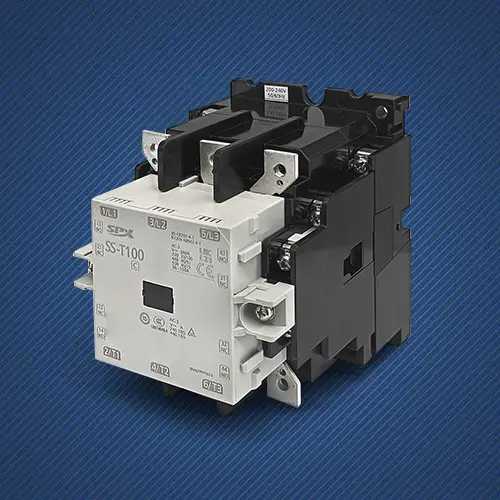

100A AC kontaktor

Az SPX Electric Factory kiváló minőségű 100A AC kontaktor kiváló minőségű ezüst alapú ötvözet érintkezőanyagból és erős ütésállóságú műszaki műanyag burkolatból készül. Mechanikus élettartama elérheti a milliószorosát, kifejezetten olyan ipari alkalmazásokhoz tervezve, amelyek gyakori indítási leállítási műveleteket igényelnek, minimalizálva a karbantartási állásidőt és csökkentve a teljes birtoklási költséget.

Funkció

A névleges üzemi áram 100A-ig terjed, amivel könnyedén meg lehet hajtani a nagy teljesítményű háromfázisú terheléseket. A szabványos tekercsfeszültség különféle specifikációkat támogat, mint például a 24 V AC. A kapcsoló maximális feszültsége elérheti a 600 V AC-t, amely megfelel a különféle ipari feszültségszintek követelményeinek.
A strapabíró 100A-es AC mágneskapcsoló moduláris felépítésű, és támogatja a panel vagy a DIN-sínre történő telepítést, így helyet takarít meg a szekrényben, valamint megkönnyíti a telepítést és a karbantartást a munka során.
Egyes modellek biztonsági kontaktor funkcióval és túlfeszültség-védelmi kialakítással rendelkeznek, amely további biztonsági garanciát nyújt a kritikus alkalmazásokhoz.

Alapvető információk

Névleges áram: 100 A
Pólusok száma: 3 pólus (főérintkező)
Főérintkező konfiguráció: 3 alaphelyzetben nyitott (3 NO)
Segédérintkezők: A standard konfiguráció 1 alaphelyzetben nyitott (NO) és 1 alaphelyzetben zárt (NC) érintkezőt tartalmaz.

A tekercs paraméterei

Tekercsfeszültség: 24 V AC (példa modell, más feszültségek testreszabhatók)
Behúzási feszültség: ≤ a névleges feszültség 80%-a (tipikus érték)
Kioldó feszültség: ≥ 20% névleges feszültség (tipikus érték)

Elektromos és mechanikai jellemzők
Névleges szigetelési feszültség: 690 V AC
Maximális kapcsolófeszültség: 600 V AC
Névleges teljesítmény: körülbelül 55 kW-os háromfázisú motor vezérlésére alkalmas 380 V AC feszültség mellett
Mechanikai élettartam: akár 1000000 művelet
Elektromos élettartam: Névleges terhelés mellett a tipikus érték meghaladja a 100 000 műveletet

Védettségi szint: IP20, megakadályozza, hogy az ujjak hozzáérjenek a veszélyes részekhez
Üzemi hőmérséklet tartomány: -5 °C és +60 °C között
Tárolási hőmérséklet tartomány: -40 °C és +70 °C között

Alkalmazás

A készleten lévő 100A AC kontaktor háromfázisú aszinkron motorokat vezérel ventilátorokhoz, szivattyúkhoz, kompresszorokhoz, szállítószalagokhoz és más nehéz gépekhez.
Központi klímaberendezések, hűtőtorony ventilátorok és nagy vízszivattyúk teljesítményszabályozására szolgál.
A kondenzátorkapcsolás és az automatikus teljesítményátviteli rendszer (ATS) kulcsfontosságú elemeként.
Nagy világítási csoportok, elektromos ajtók, színpadi berendezések és egyéb nagy áramterhelések vezérlése.
