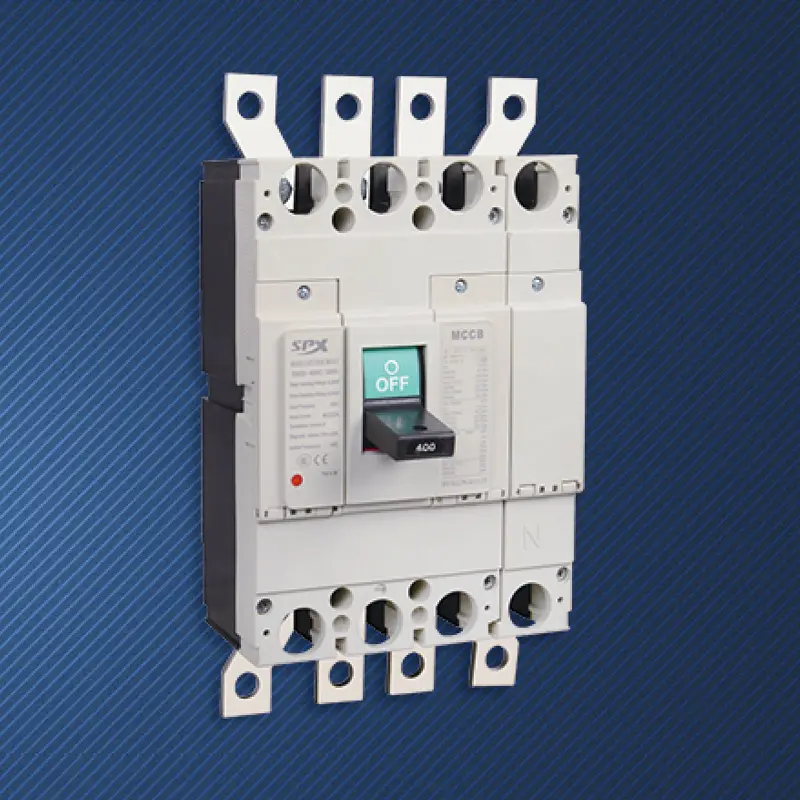

4P 350A öntött ház megszakító

Nagyméretű épületekben vagy több száz kilowatt teljesítményű ipari létesítményekben az elosztórendszer bonyolultsága és biztonsági követelményei exponenciálisan nőnek. Az SPX testreszabott 4P 350A Molded Case Circuit Breaker kifejezetten az ilyen összetett rendszerek „forrásához” vagy „aortájához” készült. Túlmutat egyetlen védelmi funkción, és három alapvető feladatot lát el: a hibaáramok levágását, a nullavonalba visszatérő nemlineáris terhelések (például IT-berendezések és frekvenciaváltók) által generált harmonikus áramok kezelése, valamint abszolút biztonság és teljes elektromos leválasztás biztosítása a karbantartás során. Ez a „stabilizáló erő” biztosítja a rendszer biztonságos és stabil működését hatalmas, kiegyensúlyozatlan és harmonikus dús terhelések mellett is.

Előny

A nagy kapacitású nemlineáris terhelési rendszerekben a harmadik harmonikus áram a semleges vezetékre kerül, aminek következtében az áram jóval meghaladja a fázisvezeték áramát. A 4P 350A Molded Case Circuit Breaker N pólusa ugyanolyan szintű túlterhelés és rövidzárlat elleni védelemmel rendelkezik, mint a fázispólus (350A), amely megbízhatóan tud működni ebben az abnormális helyzetben, és megakadályozza, hogy a nulla vezeték túlmelegedjen és meggyulladjon a hosszú távú túlterhelés miatt. Ez egy alapvető biztonsági veszély, amely nem oldható meg hárompólusú megszakítóval.
Bármilyen földelési vagy rövidzárlati hiba esetén a négy pólus ezredmásodperces szintű szinkron lekapcsolást ér el, és a hibás áramkör (beleértve a potenciálisan feszültség alatt álló N vezetékeket is) teljesen le van választva a tápoldalról, így a legmagasabb szintű biztonsági védelmet nyújtja a személyzet és a berendezések számára, teljes mértékben megfelel az IEC és GB szabványok teljes leválasztású elektromos készülékekre vonatkozó szigorú követelményeinek.
Elektronikus kioldóegységgel felszerelve mind a négy pólushoz finoman beállíthatja a védelmi paramétereket. A kiváló minőségű 4P 350A öntött házas megszakító rövid késleltetés elleni védelmi funkciója a kulcs a felső és alsó szintek teljesen szelektív kioldásához, biztosítva, hogy hiba esetén csak a minimális hatótávolság legyen leválasztva; Ugyanakkor képes figyelni és rögzíteni az egyes fázis- és nullavezetékek áramát, adattámogatást biztosítva az áramminőség elemzéséhez és a hibakereséshez.
A nagy kapacitású vázszerkezetnek köszönhetően kiváló hőelvezetési teljesítménnyel és dinamikus termikus stabilitással rendelkezik, és ellenáll a 350 A folyamatos áramnak és a nagy intenzitású rövidzárlatos áramütésnek.
Integrálhat négypólusú segédérintkezőket, riasztási jeleket, sönt/feszültség-kioldó eszközöket és elektromos működtető mechanizmusokat, így könnyen megvalósítható a távfelügyelet, az automatikus kapcsolás és az épületfelügyeleti rendszerekkel való összekapcsolás.

Alkalmazás

A testreszabott 4P 350A Molded Case Circuit Breaker fő bejövő megszakítóként szolgál a TN-S áramellátó rendszer alatti adatközponti emeleteken, védi és leválasztja a nagyszámú egyfázisú szerverszekrényt tartalmazó áramelosztó rendszert, hatékonyan kezelve a 3. harmonikust.
A nagy bevásárlóközpontok, szuper magas irodaházak és csillagos szállodák transzformátorainak kisfeszültségű oldali főkapcsolója megfelel az összes feszültség alatt álló vezeték leválasztására vonatkozó biztonsági előírásoknak.
A sporttelepek, színházak, felsőoktatási kórházak és más fontos helyeken, ahol több egyfázisú terhelés van, 4P 350A öntött tokos megszakítót kell használniuk fő elosztószekrényeikhez a biztonság és a kompatibilitás biztosítása érdekében.
A 4P 350A Molded Case Circuit Breaker teljesítményvédelmet és semleges vonali harmonikus áramvédelmet biztosít nagy hegesztőműhelyek és gyártósorok számára, központi frekvenciaváltóval.

Az SPX SM30-400 sorozatú öntött ház megszakító MCCB paramétere

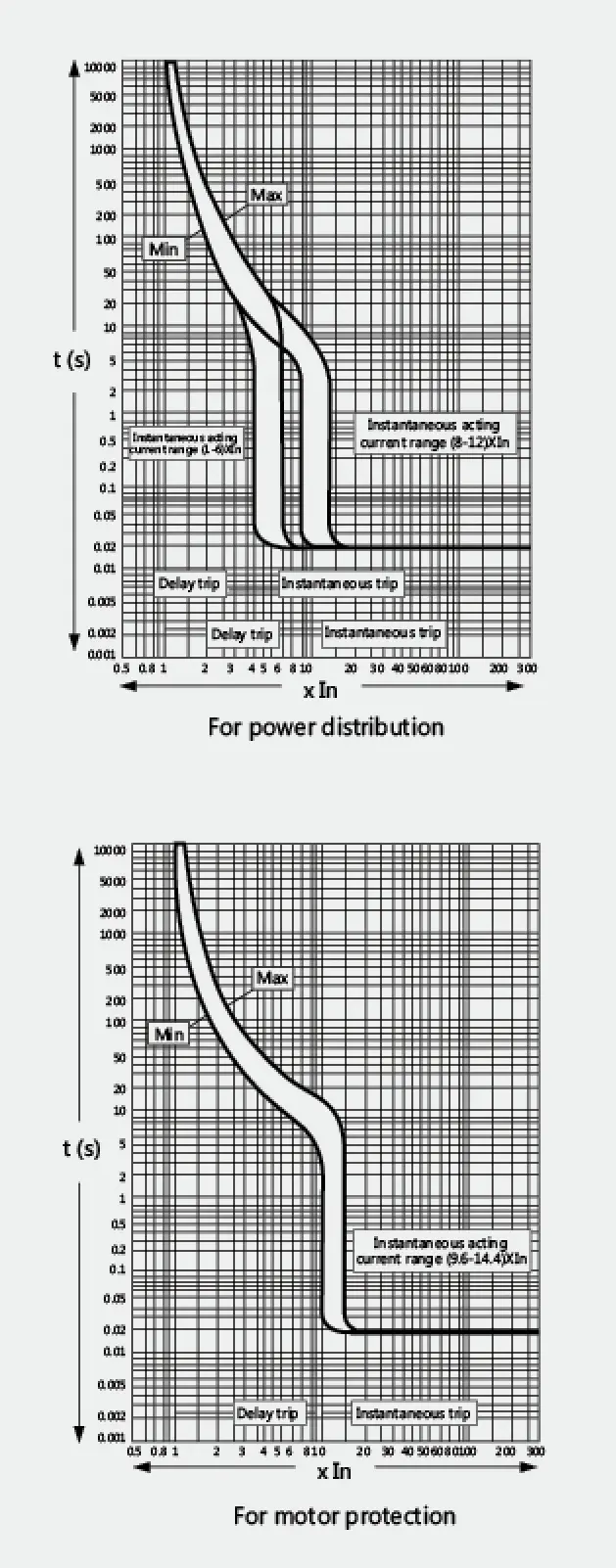

Keret(A)		SM30-400 (NF-CW)						Működési jellemzők
Névleges áram in(A)		250, 300, 315, 350, 400
Névleges feszültség (V)		AC 400V
Névleges szigetelési feszültség (V)		AC 690V
Pólusok száma		3			4
Korlátozott megszakítóképesség		C	S	H	C	S	H
Rövidzárlat megszakító áramkör (kA) AC400V		25	35	50	25	35	50
Működtesse rövidzárlat (kA) AC400V		15	20	25	15	20	25

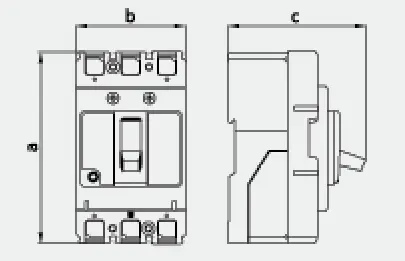

Profilkép
	a	258			258
	b	140			185
	c	153			153

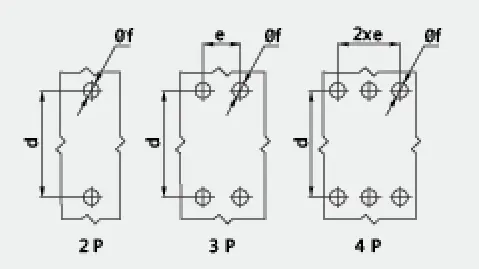

Szerelési kép
	d	195			195
	e	45			45
	f	8			8
A gép élettartama		4000
Elektromos élettartam		1500
Elektromos működtető eszköz (MD)		●
Extemal forgó fogantyú		●
Automatikus kioldó berendezés		Hőmágneses
