Az egyre szigorúbb, modern elektromos biztonsági szabványok összefüggésében egyre több alkalmazási forgatókönyv megköveteli az összes feszültség alatt álló vezeték teljes leválasztását és védelmét, beleértve a nulla vezetékeket is. Az SPX gyár kiváló minőségű 4P 250A 200A Molded Case Circuit Breaker mérnöki gyakorlata ennek az alapkoncepciónak a keretében. Kifejezetten olyan kritikus áramkörökre alkalmazható, amelyek kiegyensúlyozatlan háromfázisú terhelésekkel, jelentős harmonikus komponensekkel rendelkeznek, vagy ahol az előírások szerint négypólusú leválasztás szükséges. Ez a sorozat nemcsak védőberendezés, hanem ünnepélyes elkötelezettség is a rendszermegfelelőség, a működési és karbantartási biztonság, valamint a terheléshez való alkalmazkodóképesség mellett, amely biztosítja a biztonságos áramellátást a közepes méretű kereskedelmi létesítményektől a csúcskategóriás ipari alkalmazásokig.
A két specifikáció, a 200A és 250A pontosan lefedi a főáramú, körülbelül 100-125 kW-os közepes méretű elosztó kapacitásigényeket (400 V-os rendszer). A 4P 250A 200A Molded Case Circuit Breaker a legmegfelelőbb választás padlóelosztó dobozokhoz, nagy berendezéscsoportokhoz tartozó tápegységekhez, adatközponti oszlopszekrényekhez és más forgatókönyvekhez.
A felhasználók a terhelési áram pontos kiszámítása alapján választhatják ki a legmegfelelőbb modellt, elkerülve a „nagy ló húzó kisautó” okozta költség- és helypazarlást, valamint a védelmi előnyök és a befektetési előnyök közötti optimális egyensúlyt.
Amikor nagyszámú egyfázisú nemlineáris terhelés (például IT szerverek, LED világítás) a harmadik felharmonikus átfedését okozza a semleges vezetéken, a 4P 250A 200A Molded Case Circuit Breaker N-pólusának teljes áramvédelmi képessége megakadályozhatja a semleges vezeték túlterhelése miatti rejtett és veszélyes tűzveszélyt.
A karbantartás vagy javítás során ennek a megszakítónak a lekapcsolásával minden feszültség alatt álló vezeték (L1, L2, L3, N) szinkron és abszolút leválasztása elérhető, ami abszolút biztonságos elektromos környezetet teremt a kezelők számára, és teljesíti a TN-S és más rendszerek leválasztási integritásának kötelező követelményeit.
Bármely pólus (beleértve az N pólust is), amely túlterhelést vagy rövidzárlati hibát észlel, négypólusú, szinkron azonnali lekapcsolást vált ki, biztosítva a hiba teljes leválasztását és megakadályozva a baleset súlyosbodását.
A TN-S rendszer alatti irodaházak és nagy üzletek szabványos emeleteinek fő elosztó áramkör-megszakítójaként megfelel a biztonsági előírásoknak, és védi a világítás és az aljzatok vegyes terhelését.
A közepes méretű adatközpontban az oszlopfejes szekrény bemeneti kapcsolója látja el az áramellátást a downstream szerverszekrények számára, és kezeli az IT-terhelések által generált semleges vonali harmonikus áramot.
Az automatizált gyártósor vezérlőközpontjában az áramellátás bejövő védelmének vegyes terhelései vannak, például motorok (háromfázisú) és vezérlők (egyfázisú) a gyártósoron.
| Keret(A) | SM50-250 (NF-CV) | ||||||
| Névleges áram In(A) | 100, 125, 140, 150, 160, 175, 200, 225, 250 | ||||||
| Névleges feszültség (V) | AC 400V | ||||||
| Névleges szigetelési feszültség (V) | AC 690V | ||||||
| Pólusok száma | 3 | 4 | |||||
| Korlátozott megszakítóképesség | C | S | H | C | S | H | |
| Rövidzárlat megszakító kapacitás (kA) AC400V | 18 | 30 | 50 | 18 | 30 | 50 | |
| Működtesse rövidzárlat (kA) AC400V | 9 | 15 | 25 | 9 | 15 | 25 | |

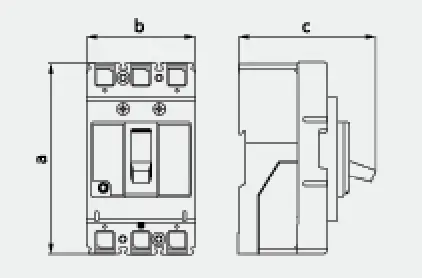

| Profilkép | |||||||
|
a | 165 | 165 | ||||
| b | 105 | 140 | |||||
| c | 90 | 90 | |||||

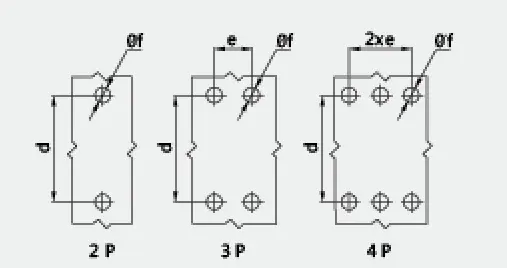

| Szerelési kép | |||||||
|
d | 126 | 126 | ||||
| e | 35 | 35 | |||||
| f | 5 | 5 | |||||
| A gép élettartama | 4000 | ||||||
| Elektromos élettartam | 2000 | ||||||
| Elektromos működtető eszköz (MD) | ● | ||||||
| Extemal forgó fogantyú | ● | ||||||
| Automatikus kioldó berendezés | Hőmágneses | ||||||
