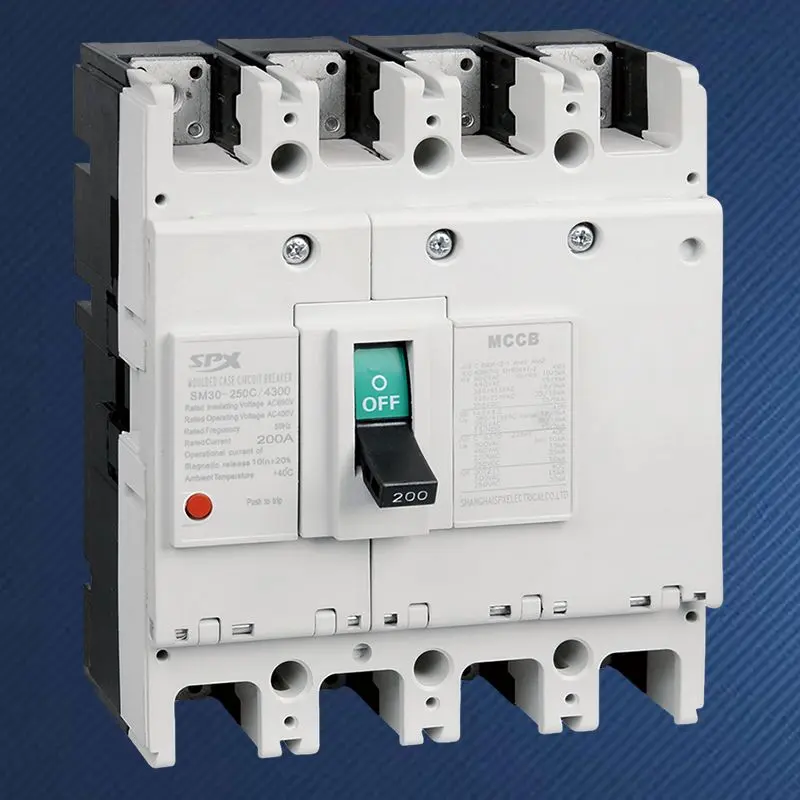

4P 200A öntött ház megszakító

A modern kereskedelmi épületekben, adatközpontokban és nagyszámú egyfázisú nemlineáris terhelést használó ipari környezetben a hagyományos hárompólusú megszakítók már nem képesek megfelelni a biztonságos leválasztás minden követelményének. Az SPX kiváló minőségű 4P 200A öntött házas megszakító születése a feszültség alatt álló vezetékek teljes leválasztásában és vezérlésében rejlik. Nemcsak a háromfázisú vezetékeket védi, hanem a döntő fontosságú negyedik pólusát (N-pólus) használja a semleges vezetékek leválasztására és leválasztására, alapvetően megoldva a berendezés károsodását, a tűzveszélyt és a semleges vezetékek villamosítása, potenciáleltolódás vagy hibaáramok okozta áramütés veszélyét. Stratégiai választás az összetett tápellátási minőségi és magas biztonsági követelmények kielégítésére.

Előny

Leválasztott állapotban egyidejűleg le tudja vágni az összes fázis- és nullavezetéket, ezzel a legmagasabb szintű biztonsági garanciát nyújtva a háttérberendezések karbantartására és a vonalellenőrzésre, teljes mértékben megfelelve az olyan földelési rendszerekben, mint a TN-S és a TT, leválasztási integritásra vonatkozó szigorú követelményeknek.
Olyan helyzetekben, amikor a háromfázisú terhelések súlyosan kiegyensúlyozatlanok, vagy a harmadik harmonikus áramok jelentősek (például nagy LED-világítás, IT-berendezések klaszterei), a nulla vezeték abnormális áramokat hordozhat. A 4P 200A Molded Case Circuit Breaker gondoskodik arról, hogy a nulla- és fázisvezetékek szinkronban legyenek levágva túlterhelés vagy rövidzárlat esetén, megakadályozva az N vezeték túlmelegedését és tüzet okozva.
Ha bármelyik pólus meghibásodik (beleértve az N pólust is), a megszakító négy pólussal reteszelve lesz, hogy biztosítsa a hibás áramkör teljes leválasztását.
Az N-pólus védelmi funkciója a szabványoknak és az alkalmazási követelményeknek megfelelően konfigurálható, közismert nevén teljes védelmi típus (ugyanaz a névleges áramerősség és védelmi jellemzők, mint a fázispólus) vagy állítható típus, hogy alkalmazkodni lehessen a rendszer különböző földelési és védelmi koordinációs követelményeihez.
Elektronikus kioldóeszközökkel felszerelt precíz rövid késleltetési beállítások segítségével teljes szelektív koordináció érhető el az alacsonyabb szintű három- vagy négypólusú védelmi berendezésekkel, biztosítva az áramellátás folytonosságát.
A kiváló minőségű 4P 200A Molded Case Circuit Breaker kialakítása és anyagválasztása figyelembe veszi a nagyfokú harmonikus áramok lehetőségét a semleges vezetékben, biztosítva a hosszú távú stabilitást működés közben.
A tartós 4P 200A Molded Case Circuit Breaker érintkező anyagokat, ívoltó rendszereket és szigetelő kereteket használ, amelyek ugyanolyan minőségűek, mint a kiváló minőségű hárompólusú MCCB-k, így biztosítva a mechanikai és elektromos tartósságot négypólusú szinkron működés mellett.

Alkalmazás

A készleten lévő 4P 200A Molded Case Circuit Breaker fő bejövő megszakítóként szolgál a nagy bevásárlóközpontokban, irodaházakban és szállodákban a TN-S rendszerben, és megfelel azoknak a biztonsági előírásoknak, amelyek előírják, hogy a főkapcsoló minden feszültség alatt álló vezetéket le kell választani.
Biztosítsa a bejövő vonalvédelmet és a semleges vezetékek szinkronvédelmét az oszlopszekrények számára olyan számítógéptermekben, ahol nagyszámú egyfázisú szerver található, amelyek súlyos háromfázisú kiegyensúlyozatlanságot és harmonikus torzítást okoznak.
A kórházi műtőkben, laboratóriumokban és nagyszínpadi világítási és hangrendszerekben az áramelosztás főkapcsolóját úgy tervezték, hogy megakadályozza a túlmelegedést, amelyet a semleges vonalon lévő 3. harmonikus szuperpozíciója okoz.
A 4P 200A Molded Case Circuit Breaker, mint a kettős teljesítményátviteli kapcsoló (ATSE) felső szintű védelmi eszköze, a nullavezetéket is teljesen le tudja választani két áramforrás közötti váltáskor, elkerülve a nulla vezetékek véletlenszerű párhuzamos csatlakoztatását különböző rendszerekben.

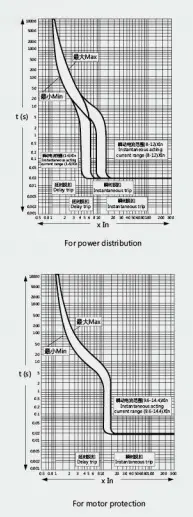

Az SPX SM30-250 sorozatú MCCB hőmágneses paraméter

Keret(A)		SM30-250 (NF-CW)						Működési jellemzők
Névleges áram in(A)		100, 125, 140, 150, 160, 175, 200, 225, 250
Névleges feszültség (V)		AC 400V
Névleges szigetelési feszültség (V)		AC 690V

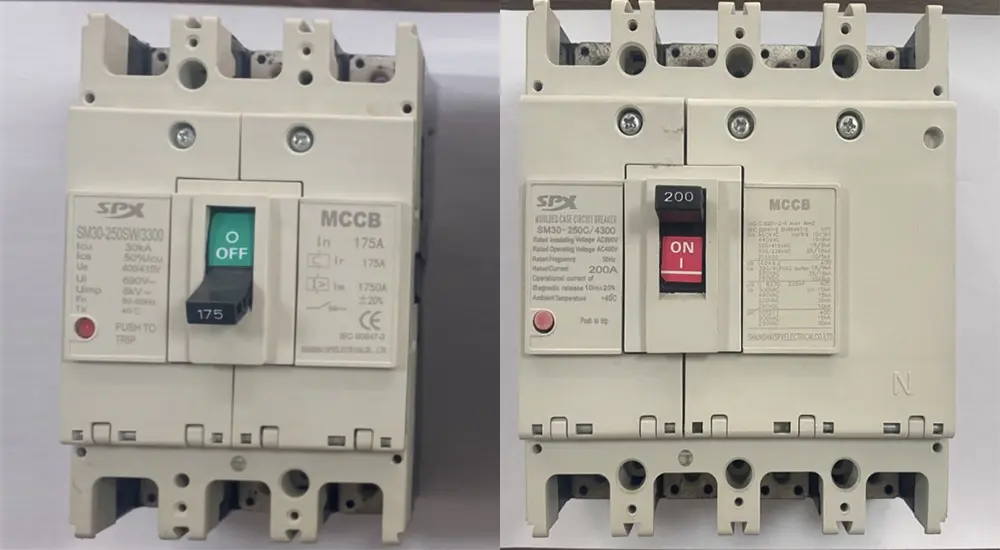

Pólusok száma		3			4
Korlátozott megszakítóképesség		C	S	H	C	S	H
Rövidzárlat megszakító kapacitás (kA) AC400V		18	30	50	18	30	50
Működtesse rövidzárlat (kA) AC400V		9	15	25	9	15	25
Profilkép
	a	165			165
	b	105			140
	c	90			90
Szerelési kép
	d	126			126
	e	35			35
	f	5			5
A gép élettartama		4000
Elektromos élettartam		2000
Elektromos működtető eszköz (MD)		●
Extemal forgó fogantyú		●
Automatikus kioldó berendezés		Hőmágneses

Elölnézet
