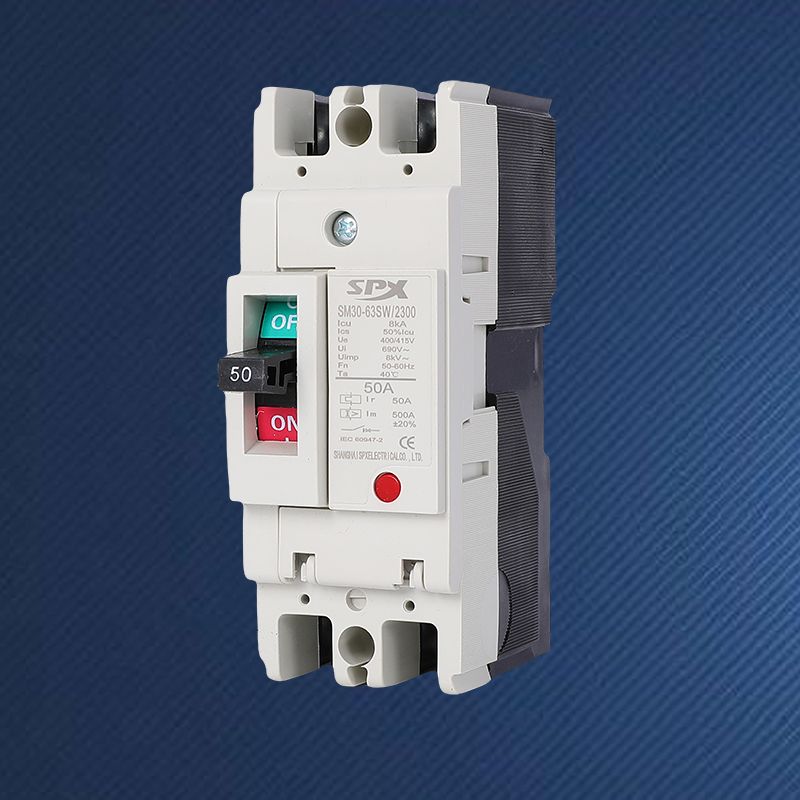

Molded Tok Áramköri megszakítókAz MCCB-k kritikus szerepet játszanak az elektromos rendszerek túlterhelés, rövidzárlat és berendezéskárosodás elleni védelmében. Ebben a részletes útmutatóban megvizsgáljuk az öntött házas megszakítók működését, kulcsfontosságú alkatrészeiket, teljesítményjellemzőiket, és azt, hogy miért használják őket széles körben az ipari, kereskedelmi és infrastrukturális alkalmazásokban. Ez a cikk azt is elmagyarázza, hogyan kell kiválasztani a megfelelő MCCB-t, összehasonlítja az MCCB-ket más áramkör-védelmi eszközökkel, és megválaszolja a gyakori kérdéseket, hogy segítsen a mérnököknek, vállalkozóknak és döntéshozóknak megalapozott döntéseket hozni a modern elektromos biztonsági szabványoknak megfelelően.
Az öntött házas megszakítók alacsony feszültségű elektromos védelmi eszközök, amelyeket arra terveztek, hogy rendellenes körülmények esetén automatikusan megszakítsák az áramot. A tartós, szigetelt öntött házba zárt MCCB-k megbízható védelmet nyújtanak az általában 100A-tól 2500A-ig terjedő névleges áramkörök számára.
A miniatűr megszakítókkal ellentétben az öntött házas megszakítókat nagyobb névleges áramerősségre és igényesebb környezetre tervezték. Az ipari referenciák szerint, mint plSPXAz öntött házas megszakító specifikációi, az MCCB-ket széles körben alkalmazzák állítható kioldási beállításaik, robusztus felépítésük és nagy megszakítóképességük miatt.
Az öntött házas megszakítók folyamatosan figyelik az elektromos áramkörön átfolyó áramot. Normál körülmények között a megszakító lehetővé teszi az áram megszakítás nélküli áthaladását. Ha rendellenes áramszinteket észlel, a belső kioldó mechanizmus aktiválódik és kinyitja az áramkört.
Az MCCB-ket úgy tervezték, hogy két elsődleges hibaállapotra reagáljanak:
Az öntött házas megszakítók belső szerkezetének megértése segít megmagyarázni hatékonyságukat és megbízhatóságukat.
| Összetevő | Funkció |
|---|---|
| Öntött szigetelő tok | Mechanikai védelmet és elektromos szigetelést biztosít |
| Kapcsolatok | Áram átvitele és megszakítása |
| Thermal Trip Unit | Érzékeli a túlterhelési körülményeket |
| Mágneses kioldó egység | Azonnal reagál a rövidzárlatokra |
| Ív oltókamra | Biztonságosan eloszlatja az elektromos íveket |
Túlterhelések akkor fordulnak elő, amikor az elektromos berendezések több áramot vesznek fel, mint amennyit az áramkör idővel kezelni tervez. Az öntött házas megszakítók hőkioldó mechanizmussal védenek ez ellen a helyzet ellen.
Az MCCB belsejében lévő hőelem az áram növekedésével felmelegszik. Ha a túlzott áram továbbra is fennáll, a hő hatására egy bimetál szalag meghajlik, ami a megszakító kioldását okozza. Ez a késleltetett válasz biztosítja, hogy az átmeneti túlfeszültségek ne okozzanak szükségtelen megszakításokat.
A rövidzárlatok a legveszélyesebb elektromos hibák közé tartoznak, amelyek tüzet, berendezések károsodását és komoly biztonsági kockázatokat okozhatnak. Az öntött házas megszakítók mágneses kioldóegységet használnak ennek a kockázatnak a kezelésére.
Amikor hirtelen áramlökés történik, az MCCB belsejében generált mágneses mező azonnal aktiválja a kioldó mechanizmust. A megszakító ezredmásodperceken belül kinyílik, korlátozza a hibaenergiát és védi a későbbi berendezéseket.
A gyártók kedvelik az SPX öntött házas megszakítókat, hogy megfeleljenek a szigorú ipari követelményeknek, miközben megőrzik a hosszú távú működési stabilitást.
Az öntött házas megszakítókat számos ágazatban használják:
A megfelelő MCCB kiválasztása számos technikai tényező értékelését foglalja magában:
A megbízható termékdokumentáció és a tapasztalt beszállítók konzultációja biztosítja az optimális védelmet és a rendszer megbízhatóságát.
| Eszköz típusa | Jelenlegi tartomány | Tipikus alkalmazás |
|---|---|---|
| MCB | 125A-ig | Lakossági és kiskereskedelmi |
| MCCB | 100A – 2500A | Ipari és kereskedelmi |
| ACB | 2500A felett | Fő elosztórendszerek |
Az öntött házas megszakítók elsődleges célja, hogy megvédjék az elektromos áramköröket a túlterheléstől és rövidzárlattól, miközben biztosítják az üzembiztonságot.
Igen, sok öntött házas megszakító állítható kioldási beállításokkal rendelkezik, lehetővé téve a rendszerkövetelményekhez szabott precíz védelmet.
Megfelelő telepítéssel és karbantartással az MCCB-k hosszú évekig megbízhatóan működhetnek, még igényes környezetben is.
Teljesen. Az öntött házas megszakítókat széles körben használják nap-, szél- és energiatároló rendszerekben az inverterek és az elosztóvezetékek védelmére.
Az öntött házas megszakítók a modern elektromos rendszerek nélkülözhetetlen elemei, megbízható védelmet nyújtanak túlterhelés és rövidzárlat ellen. Robusztus kialakításuk, alkalmazkodóképességük és bizonyított teljesítményük miatt előnyben részesítik őket az iparágakban.
Ha kiváló minőségű öntött házas megszakítókat értékel, vagy az alkalmazásához szabott szakértői útmutatásra van szüksége, az SPX készen áll a projekt támogatására. Részletes specifikációkért, szakmai ajánlásokért vagy testreszabott megoldásokért forduljon bizalommallépjen kapcsolatba velünkés tegye meg a következő lépést a biztonságosabb és megbízhatóbb áramelosztás felé.
-
