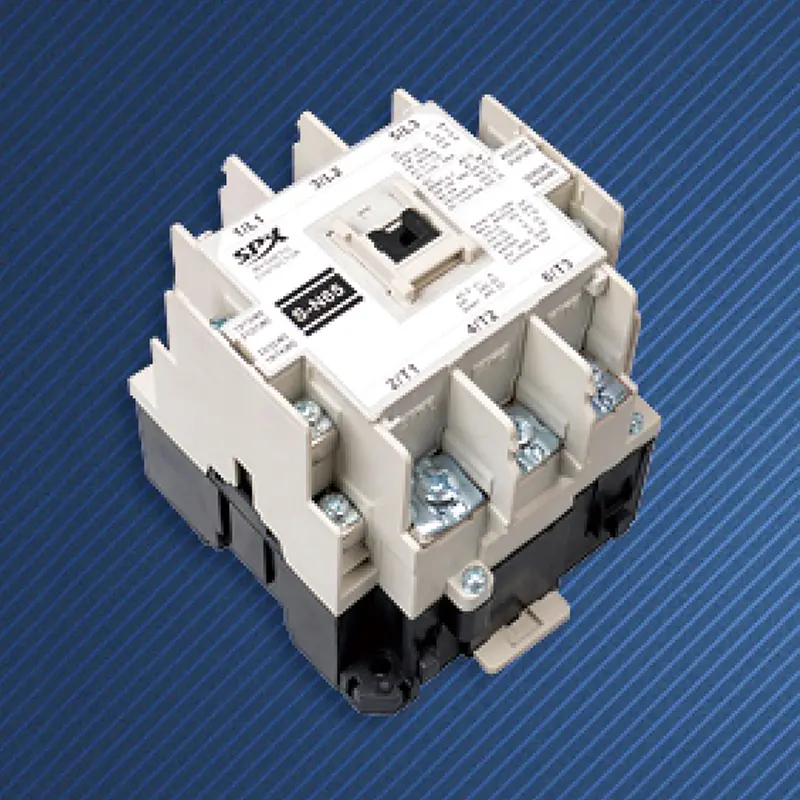

AC kontaktor légkondicionáló egység

Az SPX Electric gyár egyedi AC kontaktoros klímaberendezése nem egy univerzális kontaktor egyszerű alkalmazása. Ez egy elektromágneses kapcsolókészülék, amelyet a klímakompresszorok (különösen a zárt kompresszorok automatikus reset túlterhelés elleni védelemmel) és a ventilátormotorok működési jellemzői alapján szakszerűen határoztak meg az elektromos élettartam, a megszakítóképesség és a térfogatszerkezet szempontjából.

Jellemzők és előnyök

A kiváló minőségű AC-kontaktor klímaberendezés szigorúan megfelel az AC-8a (elektromos motorok vezérléssel zárt hűtőkompresszorokban) vagy az AC-7a (villanymotor-terhelések háztartási és hasonló célokra) használati kategóriájának, ami azt jelenti, hogy elektromos élettartama és be-/kikapcsolási teljesítményvizsgálati körülményei teljes mértékben szimulálják a klímakompresszorok valós működési feltételeit.
Az általános névleges üzemi áram 30A-tól 45A-ig terjed, az üzemi feszültséget pedig egyfázisú (208-240V) vagy háromfázisú (660V-ig) klímaberendezésekhez igazítják, amelyek közvetlenül megfelelnek a legtöbb háztartási és kereskedelmi klímaberendezés kompresszorteljesítmény-igényének.
A fő érintkezők általában ezüstötvözetből vagy ezüst alapú ötvözetből készülnek, amelyek kiváló vezetőképességgel, íverózióval és hegesztéssel szemben ellenállóak, stabil érintkezést biztosítanak még akkor is, ha gyakran vannak kitéve kompresszor indító túlfeszültségének.
A felső és alsó elrendezésű háromdimenziós kialakítást alkalmazva a felső rész közvetlen hatású híd kettős töréspontos érintkezési rendszer, az alsó rész pedig elektromágneses rendszer. A szerkezet kompakt és alkalmas a légkondicionáló vezérlődobozba történő beszerelésére, korlátozott hely mellett.
A beépített dupla megszakítású elektromos ívoltó kamra vagy a hosszanti varratú ívoltó rács gyorsan lehűti és eloltja az áramtöréskor keletkező ívet, hatékonyan védi az érintkezőket és megakadályozza az interferenciát más gyengeáramú vezérlőjelekkel.
Szigorú környezeti alkalmazkodóképesség: A használati feltételek egyértelműen meghatározottak, mint például a környezeti levegő hőmérsékleti tartománya (általában -5 ℃ és +50 ℃ között), tengerszint feletti magasság (≤ 2000 m), szennyezettségi szint és beépítési kategória (általában III. osztály), hogy biztosítsák a stabil működést magas hőmérsékleten, magas páratartalmú és vibrációs környezetben, amelyekkel a klímaberendezés szembesülhet.
A helyszíni telepítés megkönnyítése érdekében gyakran két fő áramköri csatlakozási módot biztosítanak: dugós csatlakozást és csavaros csatlakozást. A tekercs kivezetéseit általában dugaszolható csatlakozásokkal is tervezik, hogy leegyszerűsítsék a bekötési folyamatot.
Egyes modellek lehetővé teszik a segédérintkező modulok beépítését az elektromos reteszeléshez vagy a kontaktor állapotának visszajelzéséhez a vezérlőrendszerhez, növelve a vezérlés rugalmasságát.

Főbb alkalmazási forgatókönyvek

Vezérelje a fix sebességű vagy változtatható frekvenciájú légkondicionáló rendszer zárt hűtőkompresszorát és kültéri ventilátormotorját.
Az AC kontaktor légkondicionáló egység teljesítménykapcsoló végrehajtó egységként szolgál olyan terheléseknél, mint a négyirányú szelepek, kompresszorok és ventilátorok.
A váltóáramú kontaktor légkondicionáló egységet olyan berendezések kompresszorvezérlő áramkörére alkalmazzák, mint például hűtőszekrények és vitrinek.

SPX AC kontaktor kapcsoló paraméter

Keret(A)			SS-N65
KW/LE(AC-3) Visszakapcsolt teljesítmény(AC-3) IEC60947-4		220V	18,5/25
		380V	30/40
Nyugtázott áram (AC-3) GB14048.4		220V	68
		380V	66
Visszaállított fűtőáram (A)			100
Visszaállított szigetelt feszültség (V)			660
AC-15 segédérintkező	Érintkezés	Standard	2NO+2NC
	Reted áram (A)	220V	1.6
		380V	0.95
Elektromos élettartam			60
Gépi élet			300

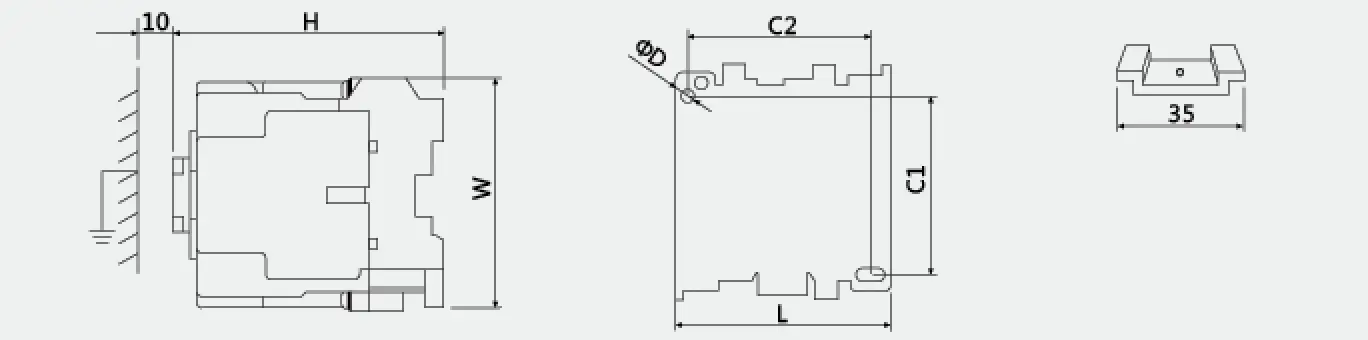

Vázlat és beépítési méret
			Írja be	L	W	H	C1	C2	ΦD
			SS-N65	88	106	106	75	70	5
