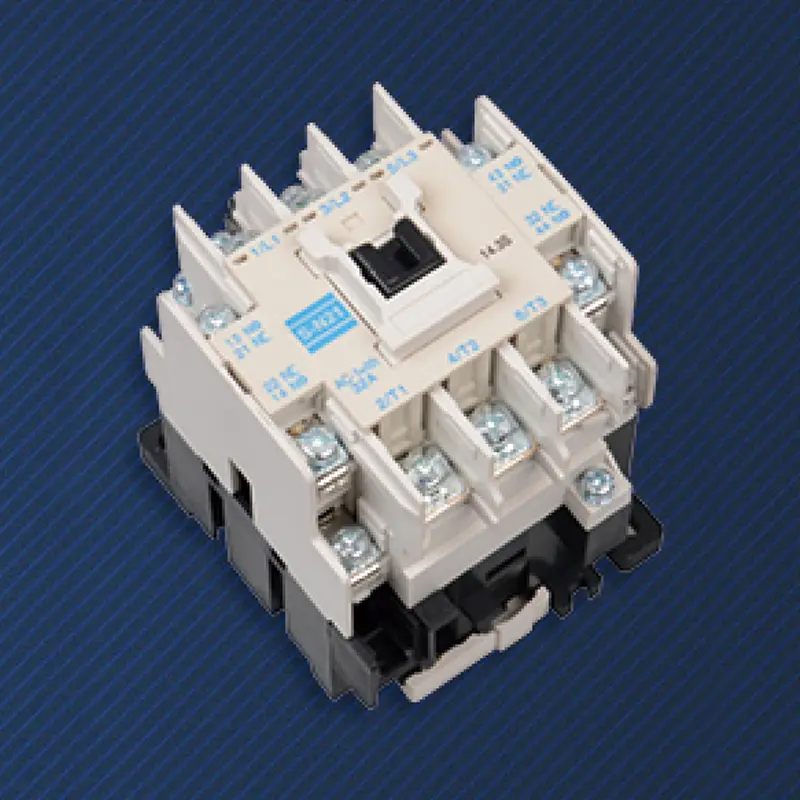

AC mágneses kontaktor

Termékleírás

Az SPX Electric által gyártott kiváló minőségű AC mágneses kontaktor az összes automatizálási vezérlés fizikai kiindulópontja. Miután a PLC kiadta a parancsot, az AC elektromágneses kontaktor egy döntő ugrást hajt végre a gyenge vezérlőjelektől az erős elektromos hajtás felé, mielőtt a motor ténylegesen forogna. Nem a legösszetettebb alkatrész, de pótolhatatlan és időtálló megbízható kivitelező az ipari villamosenergia-rendszerekben.
A mechanikus érintkezők elektromágneses erővel történő meghajtásával teljes elektromos leválasztás jön létre a vezérlőtekercs (kisfeszültségű oldal) és a főáramkör (nagyfeszültségű, nagyáramú oldal) között. Ezzel alapvetően elkerülhető a magas feszültség bejutása a vezérlőrendszerbe, biztosítva a személyzet és az érzékeny berendezések, például a PLC-k biztonságát.
Az érintkezési pont mechanikus hatását általában tiszta és hallható "kattanó" hang kíséri, és a legtöbb termék vizuális helyzetjelző ablakkal rendelkezik, amely közvetlen és megbízható fizikai állapot visszajelzést ad.
A motor indításának pillanatában az áram elérheti a névleges érték 5-8-szorosát. A kifejezetten elektromágneses kontaktorokhoz tervezett ezüst alapú ötvözet érintkezők és gyors zárásukkal ellenállnak az ilyen erős áramlökéseknek, ami sok elektronikus kapcsolóelemben gyenge láncszem.
Az érintkező leválasztásakor tiszta légszigetelő rés képződik, majd a terhelési oldal és a teljesítményoldal teljesen le lesz vágva szivárgási áram kockázata nélkül, megfelelve a szigorú kikapcsolás-karbantartási biztonsági előírásoknak.
Az AC mágneses kontaktor mag elektromágneses és mechanikai szerkezete erősen tolerálja a hőmérsékletet, a páratartalmat, a port és bizonyos feszültségingadozásokat. Kíméletlen ipari környezetben a megbízhatósága általában felülmúlja az összetett, tisztán elektronikus eszközöket.
Több millió mechanikai élettartam után az AC mágneses kontaktor kopása (például az érintkezők eróziója) kiszámítható és fokozatos, ami megkönnyíti a megelőző karbantartási tervek kidolgozását és a hirtelen katasztrofális meghibásodások elkerülését.

Hogyan működnek együtt az alapvető összetevők

1. Elektromágneses rendszer (a meghajtó forrása):
Tekercs: fogadja a vezérlőfeszültséget (például 24 V AC/DC, 220 V AC) és alakítja át az elektromos energiát mágneses térré.
E-típusú statikus vasmag és dinamikus vasmag: A tekercs feszültség alá helyezése után mágneses erőt hoz létre, hogy vonzza a dinamikus vasmagot. A beépített rövidzárlati gyűrűt kifejezetten úgy tervezték, hogy kiküszöbölje a váltóáramú nulla-átlépés okozta vibrációt és zajt, csendes és egyenletes szívást biztosítva váltakozó áramú környezetben.

2. Kapcsolatrendszer (végrehajtási egység):
Főérintkező (általában nyitott): Ezüst alapú anyagokból (például ezüst-kadmium-oxid) készült, amelyek ellenállnak a hegesztésnek és alacsony érintkezési ellenállással rendelkeznek, és képesek nagy áramot szállítani a főáramkörben.
Segédérintkező: mechanikusan kapcsolódik a főérintkezőhöz, áramkör önreteszelésének, jelvisszacsatolásnak vagy reteszelésének vezérlésére szolgál, általában rugalmasan kombinálható moduláris felépítéssel.

3. Ívoltó rendszer (biztonsági védőburkolat):
A nagy áramok megszakításakor magas hőmérsékletű ívek keletkeznek az érintkezők között. Az AC mágneses kontaktor egy fémrácsos ívoltó burkolatot használ az ív vágására, lehűtésére és gyors oltására, megvédve az érintkezőket az eróziótól és megelőzve az ív kirepülése által okozott baleseteket.

Alkalmazás

Az AC mágneses kontaktor egy szabványos konfigurációs vezérlőkészülék minden közvetlen online indításhoz, csillag-delta indításhoz és lágyindítós kimeneti motorokhoz.
Az AC mágneses kontaktor olyan terhelések szabályozására szolgál, mint a nagy elektromos fűtőcsövek, ipari sütők, világítási csoportok stb., amelyek gyakori be- és kikapcsolást igényelnek.
A kulcs végrehajtó egység az automatikus átviteli kapcsolóban (ATS): felelős a tápvezeték fizikai csatlakoztatásáért vagy leválasztásáért két áramforrás kapcsolása során.

A berendezések, például daruk, kompresszorok és présöntőgépek fő áramköre csatlakoztatva van vagy le van választva.

SPX háztartási AC moduláris kontaktor paramétere

Keret(A)			SS-N21
KW/LE(AC-3) Visszakapcsolt teljesítmény(AC-3) IEC60947-4		220V	5,5/7,5
		380V	11/15
Nyugtázott áram (AC-3) GB14048.4		220V	22
		380V	22
Visszaállított fűtőáram (A)			32
Visszaállított szigetelt feszültség (V)			660
AC-15 segédérintkező	Érintkezés	Standard	2NO+2NC
	Nyugtázott áram (A)	220V	1.6
		380V	0.95
Elektromos élettartam			100
Gépi élet			500

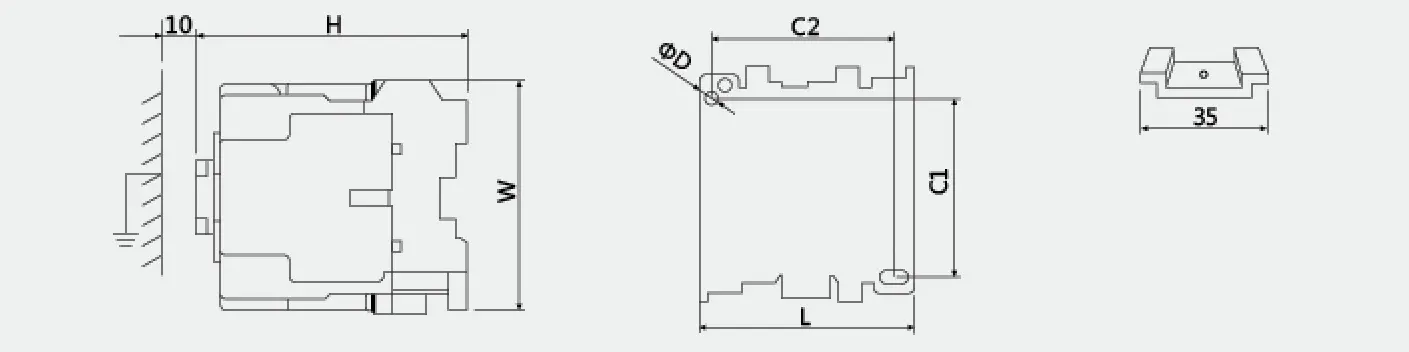

Vázlat és beépítési méret
			Írja be	L	W	H	C1	C2	ΦD
			SS-N21	63	81	81	60	54	4.5
