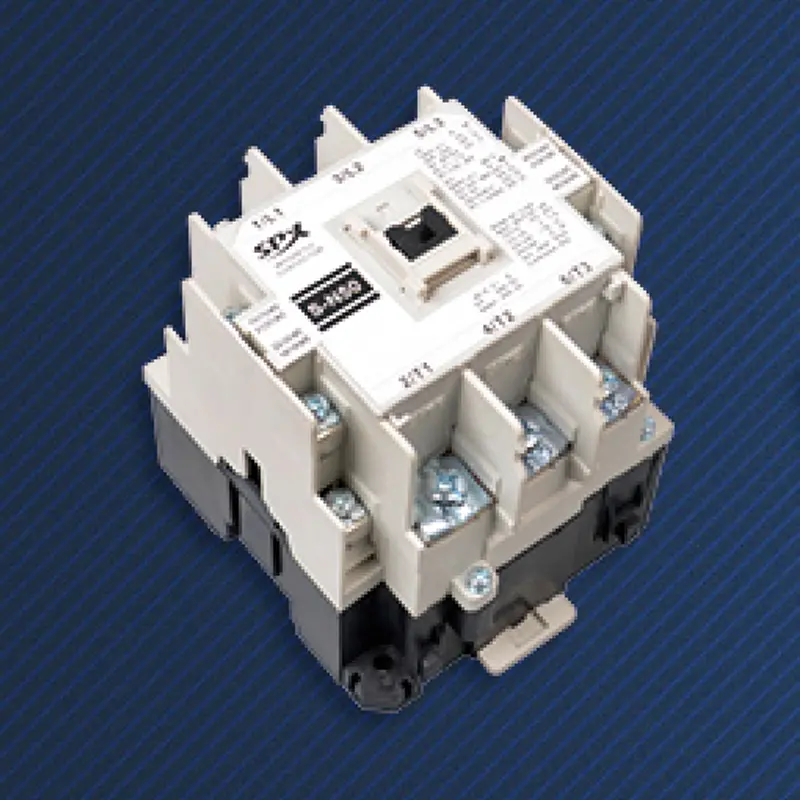

380V AC kontaktor

Az ipari energia világában a 380 V-os háromfázisú elektromos áram az áramló vér, az erre a feszültségre optimalizált SPX Electric tartós 380 V AC kontaktor pedig a szívbillentyű, amely pontosan szabályozza a véráramlást. Ha olyan kontaktort választ, amelyet valóban 380 V-os rendszerekhez terveztek, nem pedig univerzális modellt a magasabb feszültségszintek "lecsökkentéséhez", akkor nagyobb kompatibilitású, jobb teljesítményű és hosszabb élettartamú géneket kell beültetni a készülékbe.

A tekercs, a vasmag és a reakciórugó 380 V-os szívókarakterisztikára van optimalizálva, megbízható szívást és kioldást biztosítva a névleges feszültség ± 10%-os ingadozási tartományán belül, elkerülve a zajt, a vibrációt vagy a rossz feszültség-adaptáció okozta gyenge szívást.

A belső feszültség alatt álló részek közötti elektromos hézagot és kúszótávolságot szigorúan a 380 V-os feszültségszinthez szükséges szigetelési szintnek megfelelően tervezték és gyártják, pontos és nem túlzott biztonsági garanciákat nyújtva a hosszú távú szigetelési stabilitás biztosítása érdekében nedves és poros környezetben.

Az ipari villamosenergia-hálózatokban gyakran előfordulnak üzemi túlfeszültségek és tranziens túlfeszültségek. A 380 V-os dedikált kontaktor ívoltó rendszere és szigetelőanyaga hatékonyan ellenáll az ilyen ütéseknek, csökkentve az ív meghibásodásának vagy újragyulladásának kockázatát.

A nagy üzemi frekvenciájú (AC-3, AC-4 kategóriák) munkakörülményeknél, mint például a motorindítási leállítás, a behúzás és a hátrameneti fékezés ipari telephelyeken, az elektromos és mechanikus élettartamjelzők közvetlenül megfelelnek a tényleges terhelési viszonyoknak 380 V-on. Főbb teljesítményparaméterek:

Névleges szigetelési feszültség (Ui): jellemzően 690 V vagy magasabb, amely elegendő biztonsági redundanciát biztosít 380 V üzemi feszültség esetén. Névleges üzemi áram (Ie): A kiválasztásnak a szabályozott terhelésnek (például a motor teljesítményének) megfelelő áramértéken kell alapulnia 380 V feszültség mellett. Például, ha egy 22 kW-os háromfázisú motor névleges áramerőssége körülbelül a 3 vagy 840 V, akkor kb. ≥ 45A-t kell választani. Felhasználási kategória: Az AC-3 (mókusketreces motor indítási leállítása) a leggyakoribb szabvány. Ha gyakori fékezésre vagy hátramenetre használják, akkor az AC-4 kategória szerint kell kiválasztani vagy csökkenteni a kapacitását.

Kiválasztási és jelentkezési útmutató:

Alkalmazási területek:
A készleten lévő 380 V AC kontaktor alkalmas szerszámgépek, szivattyúk, ventilátorok, kompresszorok, szállítószalagok és gyártósorok összes háromfázisú motorjának vezérlésére. A 380 V AC kontaktor a motorvezérlő központok (MCC), az elosztó panelek és a kondenzátor kompenzációs szekrények standard alkatrészeként szolgál.
Teljesítményszabályozás központi klímaberendezéshez, hűtővíz-szivattyúhoz, felvonó vontatógéphez és tűzoltószivattyúhoz.
Tápkapcsolók vízellátó rendszerekhez, szennyvízkezeléshez, kikötői átemelő berendezésekhez és egyéb alkalmazásokhoz.

SPX AC mágneses kontaktor paramétere

Keret(A)			SS-T20
KW/LE(AC-3) Visszakapcsolt teljesítmény(AC-3) IEC60947-4		220V	3.7
		380V	7.5
Nyugtázott áram (AC-3) GB14048.4		220V	18
		380V	18
Visszaállított fűtőáram (A)			32
Visszaállított szigetelt feszültség (V)			660
AC-15 segédérintkező	Érintkezés	Standard	1NO+1NC
	Nyugtázott áram (A)	220V	1.6
		380V	0.95
Elektromos élettartam			100
Gépi élet			500

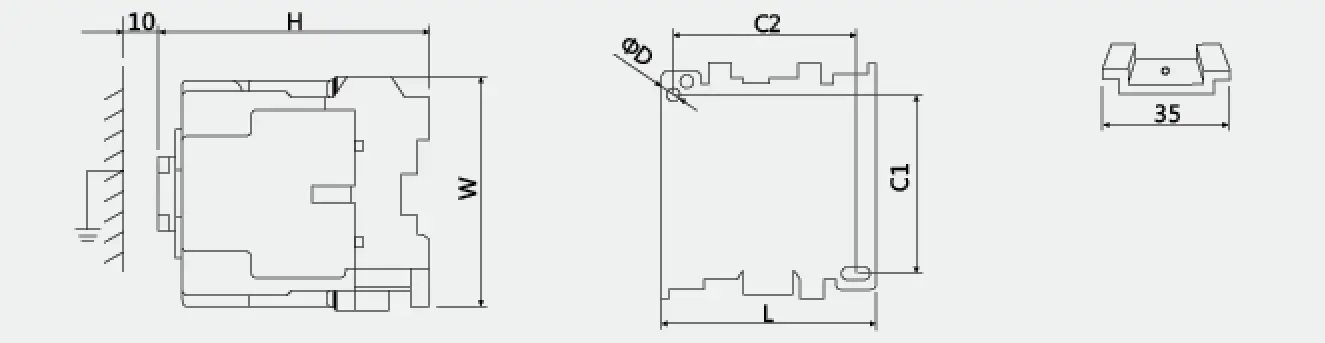

Vázlat és beépítési méret
			Írja be	L	W	H	C1	C2	ΦD
			SS-T20	44	75	78	60	30/35	4.2
