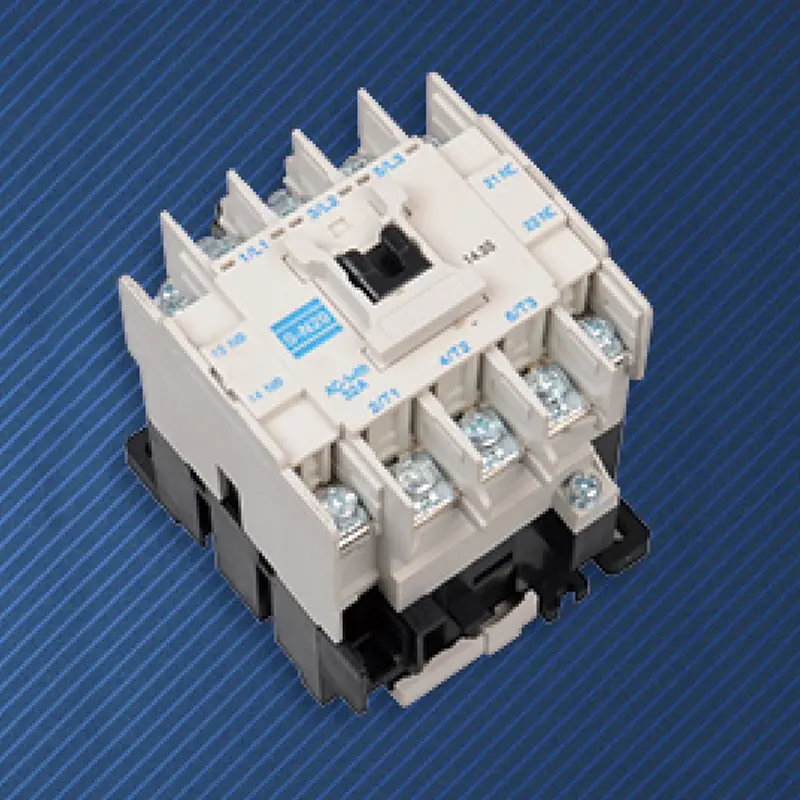

AC kontaktor Din sínre szerelhető

Mondjon búcsút a rendetlen vezetékezésnek és az időigényes rögzítésnek. Ha az SPX Electric strapabíró AC kontaktor Din síntartója találkozik a szabványos DIN sínekkel, akkor egyetlen eszközről egy iparosodott, szisztematikus elektromos telepítési rendszer részévé válik. Az általunk kínált sínre szerelt AC kontaktor értéke messze túlmutat a megbízható áramkapcsoláson, de abban is rejlik, hogy miként alakítja át a szekrénytér elrendezését és a munkafolyamatot a legnagyobb kényelem mellett.

előny

Nincs szükség mérésre, fúrásra vagy menetfúrásra. Egyszerűen igazítsa az AC kontaktor Din síntartójának hátsó csatját a szabványos 35 mm-es DIN sínhez, enyhén nyomja meg a biztonságos reteszeléshez, és az eszköz beszerelésének idejét másodpercekben mérjük.
Minden sínre szerelt alkatrész (beleértve a megszakítókat, reléket, sorkapcsokat stb.) ugyanazon a referenciavonalon osztozik, így természetesen vízszintes és függőleges szabályos elrendezést alkot, javítja az esztétikát, és teljesen kiküszöböli a kézi fúrás által okozott ferdeséget.
A készülék könnyen csúsztatható a vezetősínen, relatív helyzete a vezetékezés előtt és után bármikor állítható, maximális rugalmasságot hagyva ezzel a réstervezésben és -elvezetésben.
Ha az AC kontaktor Din síntartót cserélni vagy bővíteni kell, egyszerűen csavarhúzóval lazítsa meg a csatot, távolítsa el a régi alkatrészt, és cserélje ki egy újra. A rendszerbővítés vagy a hibaelhárítás gyors lesz, és nem érinti a szomszédosakat
eszközöket. A lapos beépítéshez képest a vezetősínes beépítés többrétegű, nagy sűrűségű elrendezést tesz lehetővé a szekrény mélységi irányában, teljes mértékben kihasználva a szekrényen belüli értékes háromdimenziós teret.
Időt és anyagköltséget takarít meg a panellyukak megmunkálásakor, csökkenti a szerelőszerszámok szükségességét, valamint jelentősen csökkenti a későbbi karbantartások és felújítások munkaerőköltségét.

Terméktervezés és telepítés elemzése

Az AC Kontaktor Din Rail Mount szigorúan követi a nemzetközileg elismert TH35-7.5 vagy TH35-15 DIN sín szabványokat, biztosítva a zökkenőmentes kompatibilitást a piacon lévő elektromos szekrények és tartozékok túlnyomó többségével. A hátrész nagy szilárdságú műszaki műanyagból készült rugalmas csatokkal van felszerelve, amelyek stabil rögzítőerőt biztosítanak, miközben lehetővé teszik a gyors kioldást az egyszerű szerszámkezeléssel.
Minden táp- és vezérlőkapocs egyértelműen fel van tüntetve az előlapon a gyors és pontos bekötési műveletek érdekében, ugyanabból az irányból.
A vezetékek sorkapcsait optimalizálták, így elegendő hely marad a csavarhúzós működtetéshez még hidegen sajtolt csatlakozós kábelek használata esetén is.
A tetején vagy az oldalán azonosító táblák beillesztésére vagy írására szolgáló terület van kialakítva, amely megkönnyíti az áramkörök számozását és a funkcionális címkézést.

Fő alkalmazási területek

A hajtóművek, például motorok, fűtőelemek, mágnesszelepek stb. meghajtó magjaként az AC kontaktor Din síntartót egymás mellé szerelik ugyanarra a sínre PLC-kkel, megszakítókkal, kapcsolós tápegységekkel stb., amelyek a szabványos vezérlőrendszer szívét alkotják.
Telepítsen kompakt sín típusú csatlakozódobozokat a távirányítót igénylő eszközök mellé, beépített kontaktorokkal, amelyek közvetlenül hajtják meg a helyi terhelést, decentralizált vezérlést és egyszerűsített vezetékezést biztosítva.
Az AC Contactor Din Rail Mount világításvezérlésre, fan coil vezérlésre, vízszivattyú vezérlésére és más forgatókönyvekre használható, megkönnyítve a szabványos felépítést és a központi felügyeletet az elosztó helyiségekben vagy a helyszíni vezérlődobozokban.
Biztosítson "plug and play" elektronikus vezérlőmodul alapot a mechanikus berendezések gyártói számára, jelentősen csökkentve a berendezésszekrények összeszerelési és üzembe helyezési ciklusát.

SPX háztartási AC moduláris kontaktor paramétere

Keret(A)			SS-N20
KW/LE(AC-3) Visszakapcsolt teljesítmény(AC-3) IEC60947-4		220V	5,5/7,5
		380V	11/15
Nyugtázott áram (AC-3) GB14048.4		220V	22
		380V	22
Visszaállított fűtőáram (A)			32
Visszaállított szigetelt feszültség (V)			660
AC-15 segédérintkező	Érintkezés	Standard	1NO+1NC
	Nyugtázott áram (A)	220V	1.6
		380V	0.95
Elektromos élettartam			100
Gépi élet			500

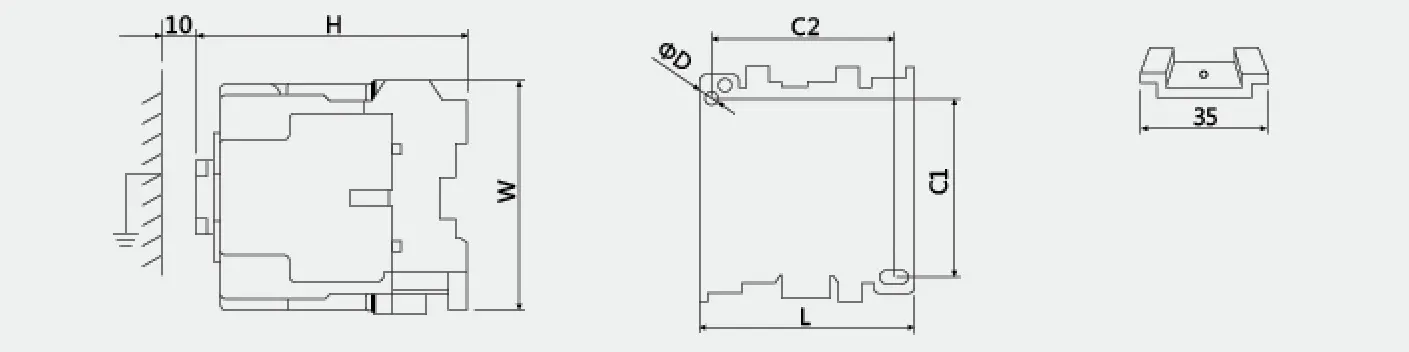

Vázlat és beépítési méret
			Írja be	L	W	H	C1	C2	ΦD
			SS-N20	63	81	81	60	54	4.5
