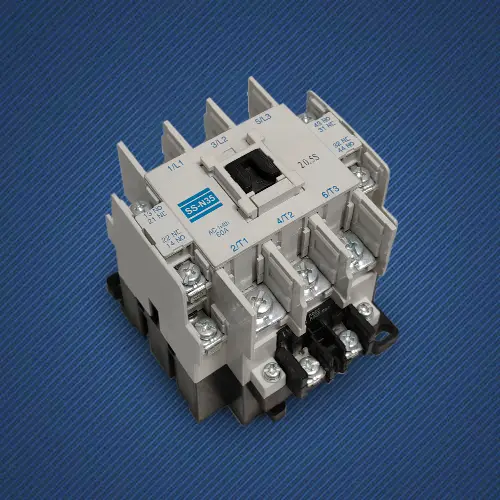

AC kontaktor kapcsoló

Amikor az egyszerű be-kikapcsolást fel kell ruházni az „automatizálás” szellemével, az SPX Electric testreszabott AC kontaktorkapcsolója elkerülhetetlen választássá válik. Ez messze nem egy közönséges kézi kapcsoló, hanem egy intelligens teljesítmény-végrehajtási terminál, amely képes reagálni a gombok, érzékelők, PLC-k vagy mikroprocesszorok gyenge utasításaira, és több száz amperes áramot vezet. Létezése lehetővé teszi a központi vezérlést, az automatikus reteszelést és a távoli ütemezést.

Miért döntő híd a parancs és a hatalom között?

1. Lényeg: "kis áram" használata a "nagy áram" biztonságos szabályozására
Az AC Kontaktor Switch tervezésének lényege az elektromágneses tekercs által generált mágneses erőben rejlik (milliamperes szintszabályozó áram), amely mozgatja a mechanikus érintkezőket (amelyek több száz amper áramot hordoznak). Ez a megbízható elektromos leválasztás biztosítja, hogy a kisfeszültségű vezérlőoldalon dolgozó személyzet teljesen el legyen szigetelve a precíziós logikai eszközöktől és a nagyfeszültségű áramoldali veszélyektől.
A kézi kapcsolóknak és megszakítóknak fizikai korlátai vannak az áramerősség, a működési frekvencia és a biztonság tekintetében. A kontaktorkapcsolót nagyfrekvenciás, nagyáramú és távoli ki-bekapcsolási feladatokra tervezték, kitöltve a vezérlési logika és az erős terhelések közötti rést.

2. Funkció: Hub a "pontvezérléstől" a "rendszervezérlésig"
A vezérlőterembe vagy a PLC kimeneti pontjába telepített kis gombbal egy távoli műhelyben lévő nagy berendezés vezérelhető egy mágneskapcsolón keresztül, központi és kiterjesztett vezérlési jogosultságokat biztosítva.
Az AC Kontaktor Switch alaphelyzetben nyitott/normál zárt segédérintkezőinek rugalmas huzalozása révén könnyen megvalósítható a klasszikus elektromos logika, mint az önreteszelő, reteszelő és szekvenciális indítás, amely a komplex biztonsági vezérlőáramkörök hardveres alapját képezi.

A rendszerelemek interfész funkciójaként:
A tekercs kivezetései szabványos vezérlőfeszültségeket (például DC24V, AC220V) fogadnak, így egy univerzális "nyelv" a különböző vezérlőkkel (PLC, relék, időzítők) való zökkenőmentes integrációhoz.
A segédérintkező valós idejű visszajelzést ad a kapcsolótest fizikai állapotáról (be- vagy kikapcsolva), amely visszaküldhető a jelzőfénynek, a vezérlőnek vagy a felső felügyeleti rendszernek, vezérlőhurkot képezve.

Alkalmazás

A raktáron lévő AC kontaktorkapcsoló, mint a PLC "keze és lába", közvetlenül vezérli a szállítószalag motorjának, a hidraulikus állomás motorjának, a mechanikus kézi áramforrásnak stb. indítását és leállítását, és a gyártási ritmus közvetlen végrehajtója.

Az elosztószekrényben több vízszivattyú, ventilátor, kompresszor és egyéb berendezés központosított, táv- vagy automata vezérlése érhető el, a túlterhelésvédők (hőrelék) könnyen integrálhatók motorindítókká.

Automatikusan szabályozza a nagy frisslevegős egységek, hűtőtornyok, világítási áramkörök és egyéb berendezések tápellátását időprogramok vagy érzékelők jelei szerint, energiatakarékosságot és intelligens menedzsmentet érve el.

A biztonsági áramkörben az AC kontaktor kapcsoló kritikus működtetőként szolgál, amely azonnal megszakítja a berendezés áramellátását a vészleállító gomb megnyomásakor vagy a biztonsági ajtó kinyitásakor, így biztosítva a legmagasabb szintű biztonsági leállás elleni védelmet.

Kiválasztó gomb

A megfelelő AC kontaktor kapcsoló kiválasztásához pontosan meg kell felelnie az alkalmazási paramétereknek, mint "kapcsolónak":

Vezérlő- és tápfeszültség: A tekercs feszültségét össze kell hangolni a vezérlő tápegységgel; A főérintkező névleges feszültsége nem lehet alacsonyabb, mint a hálózati feszültség.

Működési frekvencia: Gyakori indítási leállítási műveletekhez (például jog- és szervoalkalmazásokhoz) nagyobb névleges áramerősségű vagy speciálisan kalibrált magas működési frekvenciájú modellt kell választani.

SPX AC kontaktor kapcsoló paraméter

Keret(A)			SS-N35
KW/LE(AC-3) Visszakapcsolt teljesítmény(AC-3) IEC60947-4		220V	11/15
		380V	18,5/25
Nyugtázott áram (AC-3) GB14048.4		220V	42
		380V	44
Visszaállított fűtőáram (A)			60
Visszaállított szigetelt feszültség (V)			660
AC-15 segédérintkező	Érintkezés	Standard	2NO+2NC
	Reted áram (A)	220V	1.6
		380V	0.95
Elektromos élettartam			80
Gépi élet			500

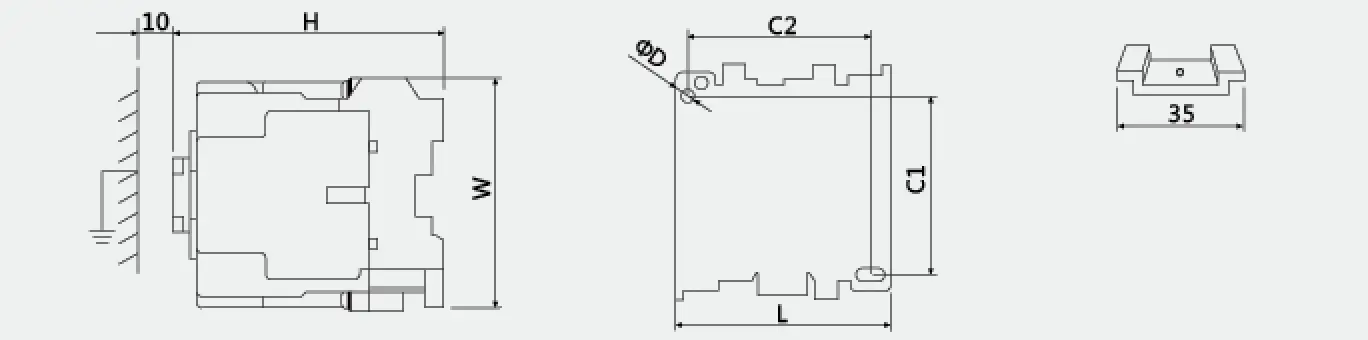

Vázlat és beépítési méret
			Írja be	L	W	H	C1	C2	ΦD
			SS-N35	75	89	91	58	54	4.5
