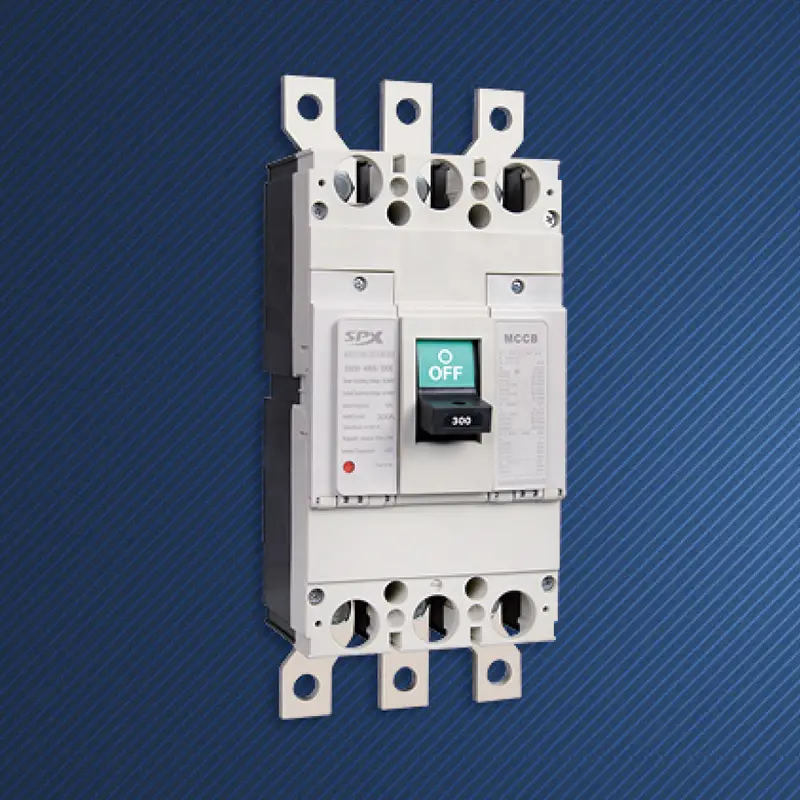

3P 300A elektronikus öntött ház megszakító

Az elosztórendszer piramisának tetején 300A áram viszi a teljes terület vagy központi berendezés mentőövét. A hagyományos védelmi rendszerek már nem képesek egyensúlyt teremteni a védelem pontossága, a rendszer szelektivitása és a menedzsment intelligenciája között. Az SPX kiváló minőségű 3P 300A Electronic Molded Case Circuit Breaker az erre a célra született újító. Ez nem csak egy hiba esetén kioldó kapcsoló, hanem egy helyi intelligens egység is, amely nagy pontosságú érzékelést, programozható logikát és adatcserét integrál. Ez jelzi az öntött házas megszakítók átmenetét az analóg mechanikai korszakból a digitális intelligens korszakba, és a megbízható, átlátható és hatékony elosztóhálózatok kiépítésének kulcsfontosságú intelligens csomópontjává válik.

Funkció

A testreszabott 3P 300A elektronikus öntött tokos megszakító lehetővé teszi a felhasználók számára, hogy az elektronikus kioldóegységen (ETU) keresztül széles tartományban pontosan beállítsák a védelmi áramértékeket és időket a túlterhelés hosszú késleltetése (Ir), a rövidzárlati rövidzárlati késleltetés (Isd) és a pillanatnyi (Ii) esetén. Ez a rugalmasság lehetővé teszi, hogy megfeleljen a különböző terhelések, például transzformátorok, gyűjtősínek és nagy motorok jellemzőinek.
Az egyedülálló rövidzárlat-védelmi funkció egy rövid időkésleltetés (pl. 0,1-0,4 másodperc) manuális beállításával biztosítja, hogy a távoli végén bekövetkező rövidzárlat esetén csak a hibaponthoz legközelebb eső alsó szintű megszakító működjön, miközben az áramszint zárva marad, így teljes mértékben szelektív védelem érhető el, és minimalizálható a nagymértékű áramkimaradás.
Az integrált, állítható földszivárgási áramvédelem (G funkció) hatékonyan megelőzi az elektromos tüzet vagy a személyi áramütéses baleseteket, amelyeket a szigetelés sérülése okoz. A 3P 300A elektronikus öntött házas megszakító olyan biztonsági dimenziót biztosít, amellyel a hagyományos megszakítók nem rendelkeznek.
Figyelmeztető jelzés adható ki, mielőtt a tényleges túlterhelés elérné a kioldási küszöböt. A "termikus memória" funkciója képes szimulálni a motor hőfelhalmozódási folyamatát, ésszerűbb védelmet nyújtva gyakori indítási körülmények között.
Rögzíteni tudja a közelmúltban többször kioldott hibatípusokat (túlterhelés, rövidzárlat, földelés stb.), a hibafázist, valamint az akció közbeni áramértéket, kulcsfontosságú adatokat szolgáltatva a gyors hibadiagnosztikához.
Szabványos vagy opcionális kommunikációs modulok (például Modbus, Profibus) állnak rendelkezésre a valós idejű teljes teljesítmény-paraméterek, például háromfázisú áram, feszültség, teljesítmény, teljesítménytényező és elektromos energia feltöltéséhez, lehetővé téve az elosztórendszer digitális felügyeletét.

Alkalmazás

Fő védőkapcsolóként a precíziós légkondicionáláshoz, UPS bemenethez/kimenethez és nagyfeszültségű egyenáramú tápellátáshoz a számítógépteremben, és figyeli ezek energiafogyasztását.
Kisfeszültségű oldali kimenő kapcsolóként a műhely főelosztó szekrényében, vagy fővezetékként sűrű buszcsatornák védelmére.
A 3P 300A Electronic Molded Case Circuit Breaker intelligens védelmet és vezérlést biztosít a 250 kW alatti nagy vízszivattyúk, ventilátorok, kompresszorok és központi hűtőegységek számára.
3P 300A-es elektronikus öntött tokos megszakítóként kisfeszültségű fő bejövő vezetékekhez vagy fontos partícióelosztáshoz nagy bevásárlóközpontokban, kórházakban és repülőtereken, energiagazdálkodást és keresletszabályozást tesz lehetővé.

Az SPX SM30-400 sorozatú öntött ház megszakító MCCB paramétere

Keret(A)		SM30-400 (NF-CW)						Működési jellemzők
Névleges áram in(A)		250, 300, 315, 350, 400
Névleges feszültség (V)		AC 400V
Névleges szigetelési feszültség (V)		AC 690V
Pólusok száma		3			4
Korlátozott megszakítóképesség		C	S	H	C	S	H
Rövidzárlat megszakító áramkör (kA) AC400V		25	35	50	25	35	50
Működtesse rövidzárlat (kA) AC400V		15	20	25	15	20	25
Profilkép
	a	258			258
	b	140			185
	c	153			153
Szerelési kép
	d	195			195
	e	45			45
	f	8			8
A gép élettartama		4000
Elektromos élettartam		1500
Elektromos működtető eszköz (MD)		●
Extemal forgó fogantyú		●
Automatikus kioldó berendezés		Hőmágneses
