3P 1000A besorolású öntött tokos megszakító

A modern nagyméretű létesítmények energetikai szívében - a fő elosztó helyiségben - az 1000A áram az egyik legmagasabb teljesítményszintet jelenti az áramelosztásban. Az SPX-et ebben a kiváló minőségű 3P 1000A besorolású öntött tokos megszakítóban alkalmazzák, amely túlszárnyalta a hagyományos védőeszközök körét, és átfogó energiagazdálkodási platformmá fejlődött, amely integrálja az erős áramszabályozást, a gyengeáram-logikát és a digitális kommunikációt.

Jellemzők:

Az 1000A névleges áramerősségével biztonságosan képes elviselni körülbelül 550 kW-os (400 V háromfázisú) vagy nagyobb teljesítményű terhelést, kielégítve a nagy adatközponti helyiségek, nagy igénybevételű gyártósorok vagy egész épületek energiakonvergencia-szükségleteit.
A 3P 1000A minősítésű öntött házas megszakító iparágvezető extrém rövidzárlat-megszakító képességet biztosít akár 120 kA-150 kA-ig, amely képes ellenállni és biztonságosan megszüntetni az esetlegesen előforduló legpusztítóbb rövidzárlati hibákat. Ez az utolsó szilárd védelmi vonal, amely biztosítja, hogy a teljes kisfeszültségű elosztórendszer fizikai architektúrája ne omoljon össze.
A speciálisan tervezett, nagy szilárdságú szigetelőkeret és az optimalizált hőelvezető csatorna kialakítása révén kiváló dinamikus hőstabilitást és alacsony üzemi hőmérséklet-emelkedést biztosít a hosszú távú nagyáramú működés és a nagy törési folyamat során.
A legfejlettebb multifunkcionális digitális kioldóegységgel felszerelve átfogó és programozható védelmi mátrixot biztosít, beleértve a túlterhelést, a rövidzárlati késleltetést, a rövidzárlat pillanatnyi, a földzárlatot, a maradékáramot stb. A védelmi beállítás széles tartományon belül pontosan beállítható és rugalmasan kombinálható az időjellemzőkkel.
A 3P 1000A minősítésű öntött házas megszakító precíz rövidzárlat-védelmi funkciója a kulcsa a teljesen szelektív védelem elérésének ettől a szinttől a végmegszakítóig, biztosítva, hogy a hibák maximálisan a minimális tartományra korlátozódjanak, és garantálja a rendszer többi részének megszakítás nélküli működését.
Hatékony hibarögzítési, eseményrögzítési, hőmérséklet-felügyeleti és egészségügyi diagnosztikai funkciókkal felszerelve korai figyelmeztetést tud adni a potenciális kockázatokról, és átmenetet érhet el az „utóvédelemről” az „előmegelőzésre”.
Az összes elektromos paraméter valós idejű gyűjtése és megjelenítése, beleértve az áramerősséget, feszültséget, teljesítményt, energiát, teljesítménytényezőt, frekvenciát, harmonikus tartalmat, igényt stb., a digitális elosztórendszer felépítésének alapvető adatforrása.
Natív támogatás vagy fejlett modultámogatás olyan protokollokhoz, mint az Ethernet, Profinet, Modbus TCP/IP és még az IEC 61850 is, zökkenőmentesen integrálva gyári szintű energiamenedzsment-rendszerekbe, épületautomatizálási rendszerekbe vagy felhőalapú IoT-platformokba.

Alkalmazás

A kiváló minőségű 3P 1000A besorolású öntött házas megszakító kisfeszültségű fő bejövő megszakítóként szolgál minden tápegység modulhoz (például a teljes adatközponti réteghez), hogy megvédje a kritikus IT-terheléseket.
Kisfeszültségű buszvédelmi és szekcionáló kapcsolók nagyméretű finomító, félvezető chip gyárak és autóipari főépületek számára.
Transzformátor alacsony feszültségű oldalsó főkapcsoló szuper toronyházakhoz, nagy nemzetközi repülőtéri terminálokhoz és óriási sporthelyszínekhez.
Magáram-elosztás védelme felsőfokú kórházak, metró fő alállomások és nagyméretű vízkezelő központok fő áramellátásához és elosztásához.
AC kisfeszültségű oldalgyűjtő megszakítók száz megawatt szintű fotovoltaikus erőművekhez vagy energiatároló erőművekhez.

Az SPX SM30-1000 sorozatú öntött ház megszakító MCCB paramétere

Keret(A)				SM300-1000-SS	SM300-1250-SS	Működési jellemzők
Névleges áram In(A)				500,600,700,850,900,1000	600,7-0,800,1000,1200,1250
Pólusok száma				3
Névleges szigetelési feszültség U1(V)			AC	690	690
Névleges szakítóképesség (KA)	IEC 60947-2 (lcu/lcs)	AC	690V	25/13	25/13
			500V	65/33	65/33
			440V	85/43	85/43
			400V	85/43	85/43
			230V	125/63	125/63
		DC	250V	-	-

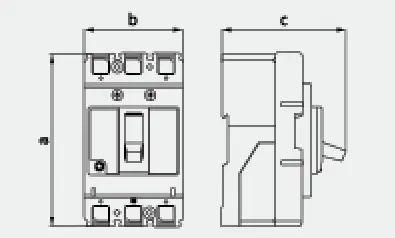

Profilkép
			a	405
			b	210
			c	190

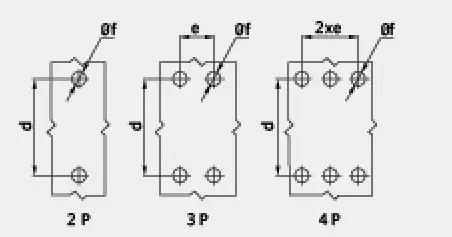

Szerelési kép
			d	275
			e	70
			f	10
A gép élettartama				2500
Elektromos élettartam				500
Elektromos működtető eszköz (MD)
Extemal forgó fogantyú

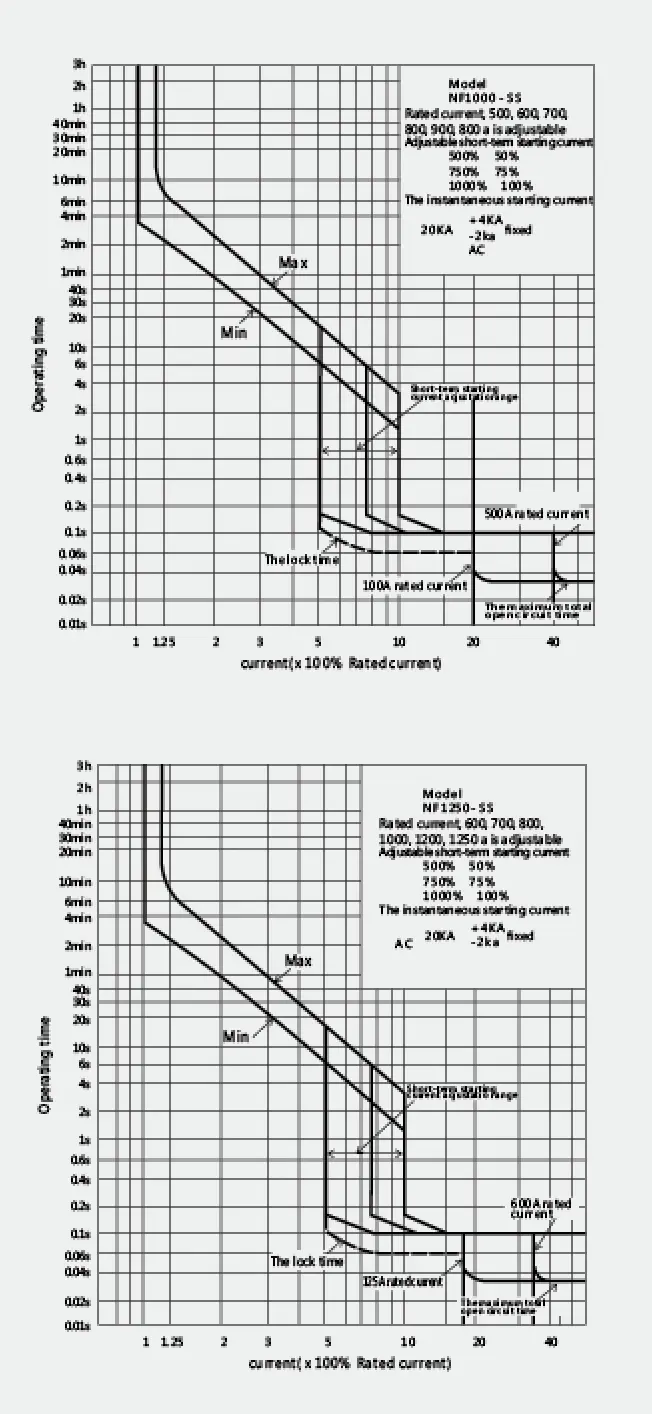

Automatikus kioldó berendezés				Hőmágneses
