3P 630A öntött ház megszakító

Az SPX testreszabott 3P 630A Molded Case Circuit Breaker-je adatközpontok, nehézipari üzemek és nagy kereskedelmi komplexumok szívében található, ahol az áramelosztó rendszernek ki kell bírnia és biztonságosan el kell osztania akár több száz kilowattnyi áramterhelést. Erős vázszerkezettel rendelkezik, nemcsak megszakítóként, hanem átfogó energiagazdálkodási terminálként is, amely integrálja az ultra nagy áramerősségű kapcsolást, az intelligens védelmi algoritmusokat, a panorámaállapot-érzékelést és a hálózati vezérlést. A védelmi képesség és az intelligencia új szintjét jelzi az öntött házas megszakítók területén, és stratégiai választás a legösszetettebb és legigényesebb elosztási kihívások kezelésére.

Funkció

A 630A névleges áramerősségével biztonságosan elbír kb. 350kW (400V háromfázisú) folyamatos terhelést, kielégítve a nagy iparágak és infrastruktúra túlnyomó többségének fő tápellátási igényeit.
A készleten lévő 3P 630A öntött házas megszakító maximális rövidzárlati megszakító képessége legalább 100 kA, és képes kezelni és biztonságosan megszüntetni a transzformátor közelében előforduló maximális rövidzárlati hibát. Ez a sarokköve a teljes kisfeszültségű elosztórendszer-architektúra stabilitásának biztosításának.
A megerősített érintkezőrendszer és az ívoltó kamra kialakítása képes ellenállni a rövidzárlati áram által generált hatalmas elektromos ütközőerőnek és hőenergiának, így biztosítva, hogy a berendezés teste a leválasztás után is sértetlen legyen, és továbbra is használható legyen.
A fejlett digitális kioldó egységekkel felszerelve a felhasználók pontosan beállíthatják az áram- és időparamétereket a hosszú késleltetéshez, a rövid késleltetéshez, az azonnali és a földzárlat-védelemhez, teljes szelektív koordinációt érve el a felső és alsó szintű védelmi berendezésekkel, és teljesen kiküszöbölik a túlzott kioldást.
Az alapvédelem mellett a 3P 630A Molded Case Circuit Breaker többféle védelmet is biztosít, mint például terhelésfigyelés, hőmemória, fáziskiegyensúlyozatlanság, feszültségcsökkenés/túlfeszültség stb. Figyelmeztető funkcióval felszerelve riasztást tud adni a hibák fellépése előtt, és részletes hibahullámformákat és adatokat rögzít, így előrejelző karbantartást tesz lehetővé.

Alkalmazás

Kisfeszültségű fő bejövő vezetékek vagy fontos gyűjtősín-összekötő kapcsolók adatközpontok, nagy kórházak, nemzetközi repülőterek és vasúti tranzit számára.
A műhely fő elosztószekrényének bejövő kapcsolója az acél-, vegyi- és autógyártó gyárakban 3P 630A öntött tokos megszakítóval van felszerelve a nagy gyártósorok védelmére.
Kisfeszültségű oldalsó főmegszakítók transzformátorokhoz szuper sokemeletes épületekben, nagy bevásárlóközpontokban, konferencia- és kiállítási központokban.
AC kombináló vagy hálózati csatlakozási pont megszakítók nagy fotovoltaikus erőművekhez és energiatároló erőművekhez.
A 3P 630A Molded Case Circuit Breaker közvetlen védelmet és intelligens vezérlést biztosít a nagy hűtők, bányászati ​​emelők és óriási kompresszorok számára.

Az SPX SM30-800 sorozatú öntött ház megszakító MCCB paramétere

Keret(A)				SM30-800-CEP	SM30-800-SZEP	SM30-800-HEP	SM30-800-REP	Működési jellemzők
Névleges áram In(A)				400-800 között állítható
Pólusok száma				3
Névleges szigetelési feszültség U1(V)			AC	600	690	690	690
Névleges szakítóképesség (KA)	IEC 60947-2 (lcu/lcs)	AC	690V	-	10/10	15/15	20/15
			500V	18/9	30/30	50/50	70/35
			440V	36/18	42/42	65/65	125/63
			400V	36/18	45/45	70/70	125/63
			230V	50/25	85/85	100/100	150/75
		DC	250V	-	-	-	-

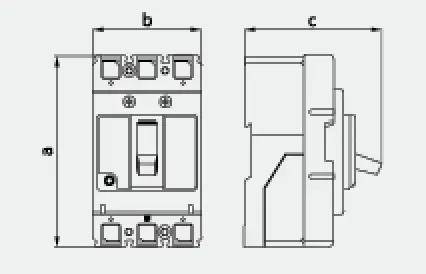

Profilkép
			a	275
			b	210
			c	150

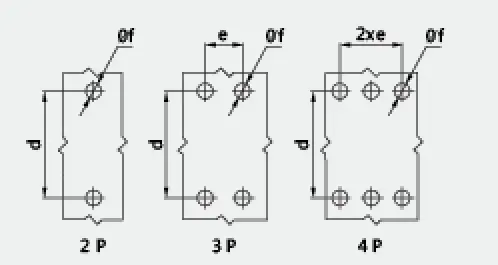

Szerelési kép
			d	243
			e	70
			f	8
A gép élettartama				4000
Elektromos élettartam				1500
Elektromos működtető eszköz (MD)				●
Extemal forgó fogantyú				●

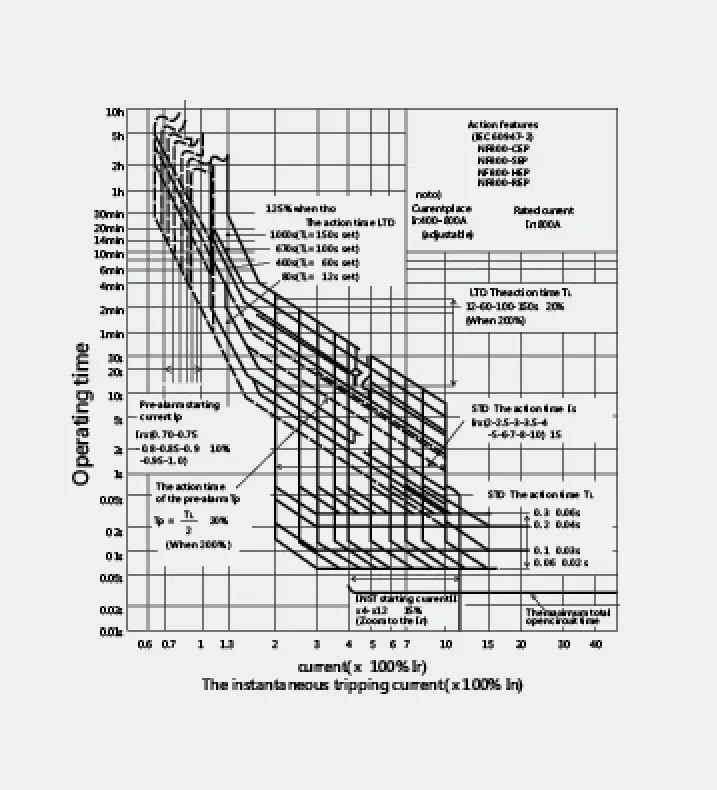

Automatikus kioldó berendezés				Hőmágneses
