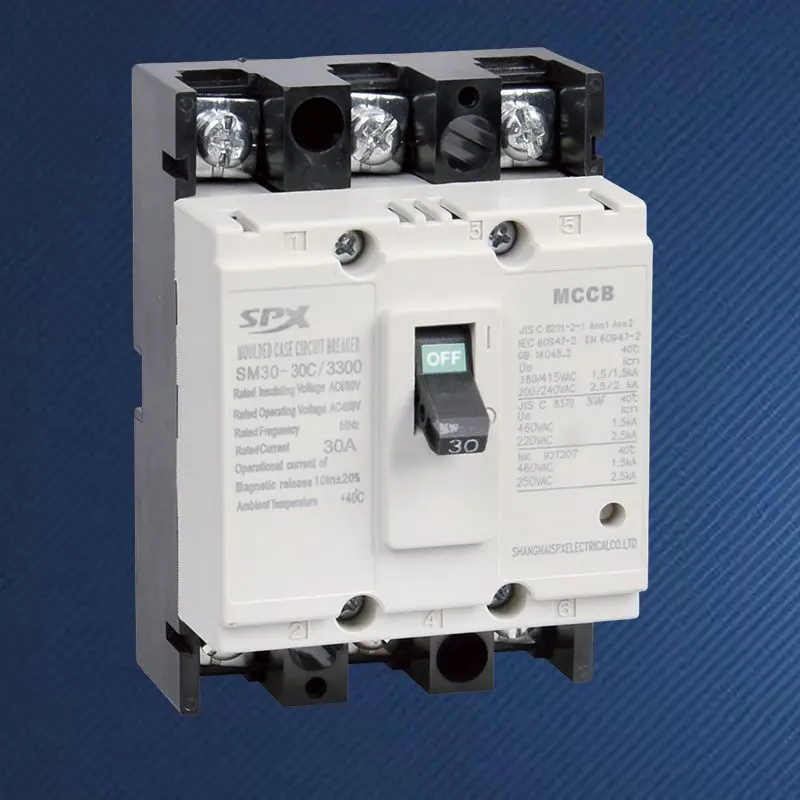

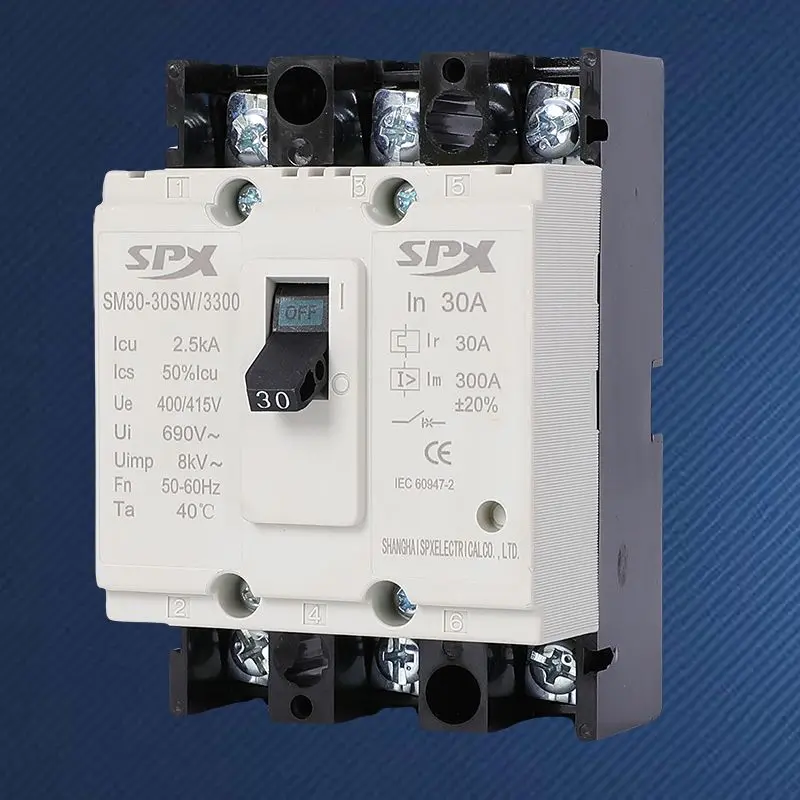

3P 5A 10A 20A öntött ház megszakító

Az ipari vezérlésben, laboratóriumi berendezésekben vagy precíziós műszerekben nagyszámú háromfázisú terhelés található, amelyek névleges teljesítménye több kilowatt alatt van. Ezek az eszközök rendkívül érzékenyek a túláram anomáliáira, és az általános közepes és nagy áramú megszakítók nem tudnak precíz védelmet nyújtani. Az SPX fejlett 3P 5A 10A 20A Molded Case Circuit Breaker sorozatát kifejezetten az ilyen bonyolult jelenetekhez tervezték. Olyan, mint egy dedikált „háromfázisú egyensúlyfigyelő”, amely egymástól függetlenül figyeli és védi három fázisú vezeték áramát. Legyen szó kis túlterhelésről vagy hirtelen rövidzárlatról, gyorsan azonosítható és levágható, így aprólékos biztonsági védelmet nyújt a kényes háromfázisú berendezések számára.

Jellemzők:

A személyre szabott 3P 5A 10A 20A öntött tokos megszakító három, egymással szorosan összefüggő áramszintet biztosít: 5A, 10A és 20A, lehetővé téve a mérnökök számára, hogy a terhelés pontos névleges árama alapján válasszanak, így a védelmi jellemzők és a terhelési jellemzők a legjobban illeszkednek egymáshoz, és elkerülhető a vakfoltok vagy a kis autók túlzott érzékenysége.
Ha valamelyik fázis túlterhelést vagy rövidzárlatot tapasztal, a megszakító szinkronban levágja mind a három pólust, alapvetően kiküszöbölve a fáziskiesés kockázatát, ami döntő fontosságú a háromfázisú motorok és a szimmetrikus terhelések védelmében.
A három egypólusú megszakító használatához képest helyet takarít meg a telepítésben és a vezetékezés bonyolultságát.
A kiváló minőségű 3P 5A 10A 20A fröccsöntött tokos megszakító 50/60 Hz váltakozó áramú és 400 V-ig vagy 690 V-ig terjedő névleges feszültségű rendszerekhez alkalmas, különféle alacsony feszültségű háromfázisú elosztási környezetekhez.

Kiválasztás

1. Tekintse meg a berendezés adattábláján szereplő névleges áramot, és válasszon egy megszakító névleges áramot, amely valamivel nagyobb, mint ez az érték (általában 1,1-1,25-szerese). A motorterheléseknél meg kell győződni arról, hogy az indítóáram a megszakító pillanatnyi kioldási tartományán belül van (például a D-típusú karakterisztika), a téves kioldás elkerülése érdekében.
2. Végvédelemként a 3P 5A 10A 20A Molded Case Circuit Breaker-nek gondoskodnia kell a szelektív védelemről az előző szintű elosztó megszakítóval (például 32A, 63A). Kisebb névleges árama és gyors működési jellemzői általában jól teljesítik ezt a célt.
3. Környezeti tényezők: Ha zárt térben vagy magas hőmérsékletű környezetben telepítik, meg kell fontolni az áramcsökkentés alkalmazását.

Az SPX SM30-30 sorozatú öntött házas megszakító MCCB paraméter

Keret(A)		SM30-30 (NF-CW)				Működési jellemzők
Névleges áram in(A)		(2), 3, (3.2), 5, 10, 15, 20, 30
Névleges feszültség (V)		AC 400V
Névleges szigetelési feszültség (V)		AC 500V
Pólusok száma		2		3
Korlátozott megszakítóképesség		C	S	C	S
Rövidzárlat megszakító kapacitás (kA) AC400V		1.5	1.5	1.5	1.5
Működtesse rövidzárlat (kA) AC400V		1	1	1	1
Profilkép
	a	96		96
	b	45		67
	c	64		64
Szerelési kép
	d	84.5		84.5
	e	/		24
	f	5		5
A gép élettartama		7000
Elektromos élettartam		4000
Elektromos működtető eszköz (MD)
Extemal forgó fogantyú
Automatikus kioldó berendezés		Hőmágneses

Elölnézet
