3 pólusú 2 elemes termikus túlterhelés relé

A háromfázisú motorvédelem területén örök mérnöki téma, hogyan lehet a legjobb egyensúlyt elérni az alapfunkciók és a költségek között. A Kínai SPX 3 pólusú 2 elemes termikus túlterhelés relé tipikus termék e koncepció szerint. Ez nem kompromisszum a funkcionalitásban, hanem egy kifinomult "tervezési optimalizálás", amely az alkalmazási forgatókönyvek széles körére irányul, ahol a háromfázisú terhelések viszonylag kiegyensúlyozottak, és a fáziskimaradás elleni védelem érzékenységi követelményei a szabványos szinten vannak. A háromfázisú áram anomáliáinak észlelésére szolgáló két komponens termikus csatoló hatásának okos felhasználásával leegyszerűsíti a szerkezetet, miközben megőrzi a megbízható túlterhelés elleni védelmet, és költséghatékony védelmi lehetőséget biztosít számos szabványos berendezéshez, például ventilátorokhoz és szivattyúkhoz.

Jellemzők:

A motor háromfázisú áramkörében két fűtőelem sorba van kötve két fázishoz (például L1 és L3). Ha a motor túlterhelt, az ezeken az alkatrészeken átfolyó áram megnő, és a keletkező hő hatására a megfelelő bimetál lemezek meghajlanak.
Két bimetál lemez deformációját egy közös differenciálkar mechanizmussal szintetizálják. Az egy vagy két fázis túlterhelése által generált hőhatás felhalmozódik, és végső soron a kioldó mechanizmus működését hajtja végre. Háromfázisú kiegyensúlyozott túlterhelés esetén a védelmi válasz alapvetően megegyezik a 3 pólusú, 2 elemes hőtúlterhelési relével.
Ez a legalapvetőbb különbség. Fáziskimaradás esetén (például L2 fázisszakadás) a kételemes relé a két fázis (L1 és L3) áramának megemelésével továbbra is képes észlelni a hibát, de reakciósebessége valamivel kisebb lehet, mint a fáziskimaradás elleni védelemre optimalizált háromelemes relé. A legtöbb szabványos alkalmazás esetében azonban a védelem még mindig időszerű és hatékony.
Egy fűtőelem és a kapcsolódó szerkezet csökkentése közvetlenül csökkenti az anyag- és gyártási költségeket, miközben potenciálisan kompaktabbá teszi a kiváló minőségű, 3 pólusú, 2 elemes túlterhelési relét.

Előny

Az energiaellátó rendszer háromfázisú kiegyensúlyozott terheléseinek többségénél, mint például a szabványos szivattyúk, ventilátorok és kompresszorok túlterhelés elleni védelmi teljesítménye nem különbözik a háromelemes relék teljesítményétől.

Az áramvonalas szerkezet kevesebb potenciális meghibásodási pontot jelent. A mag bimetál anti-time limit védelmi mechanizmus továbbra is erős, megőrizve a termikus relék klasszikus előnyeit, például erős környezeti alkalmazkodóképességet, nincs szükség kiegészítő tápegységre és interferencia-ellenes.

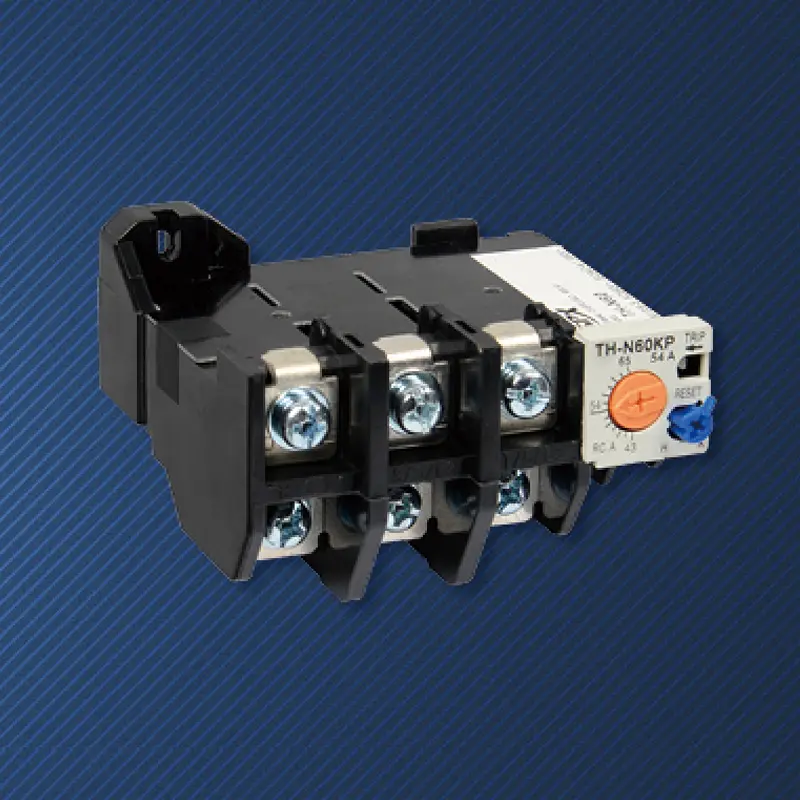

Az STH-N50 hőrelé S-C50/95 AC kontaktorhoz használható

Keret(A)	STH-N60
Suitabie AC kontaktor	S-C50/95
Aux érintkező szerkezet	Manuális vagy automatikus visszaküldés
Állítsa be a tartományválasztót(A)	Válasszon (A)		Állítsa be a tartományt (A)
	15A		12~18
	19A		16~22
	22A		18-26
	29A		24~34
	35A		30-40
	42A		34-50
	54A		43-65
	67A		54-80
	82A		65~93
	95A		85~105
Aux érintkező szerkezet	1a1b(1NO+1NC)

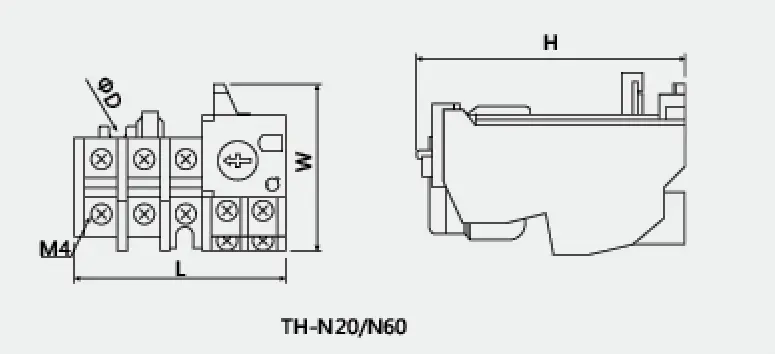

Vázlat és beépítési méret
	Írja be	L	W	H	ΦD
	TH-N60	89	57	83.5	4.5
