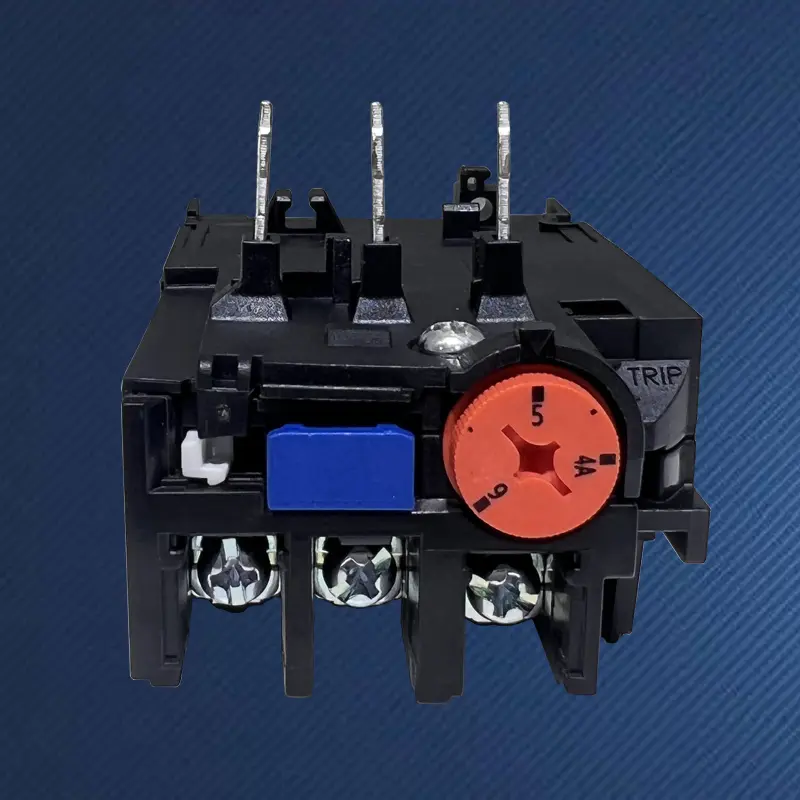

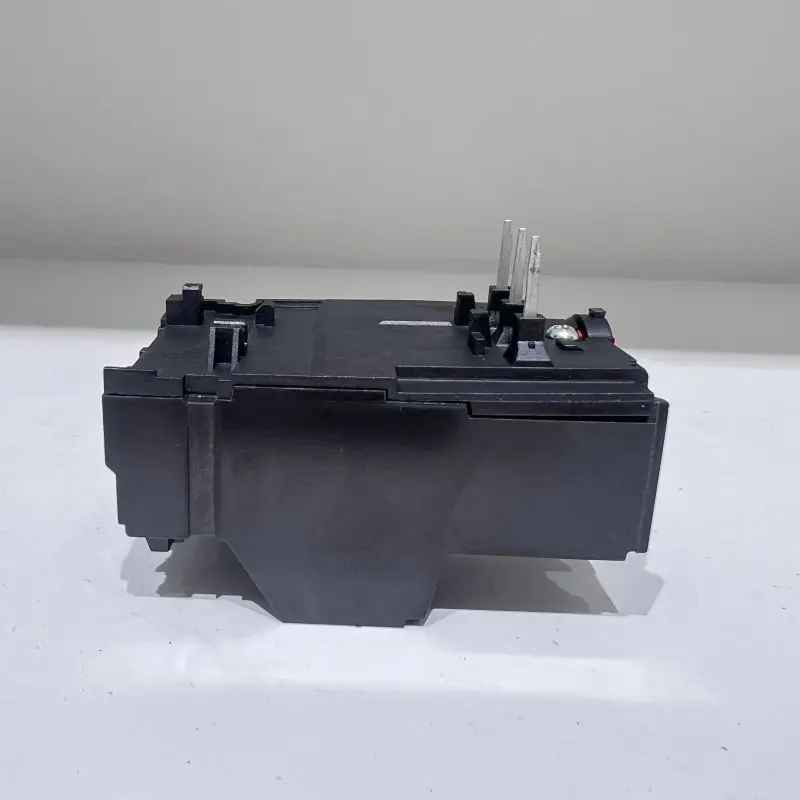

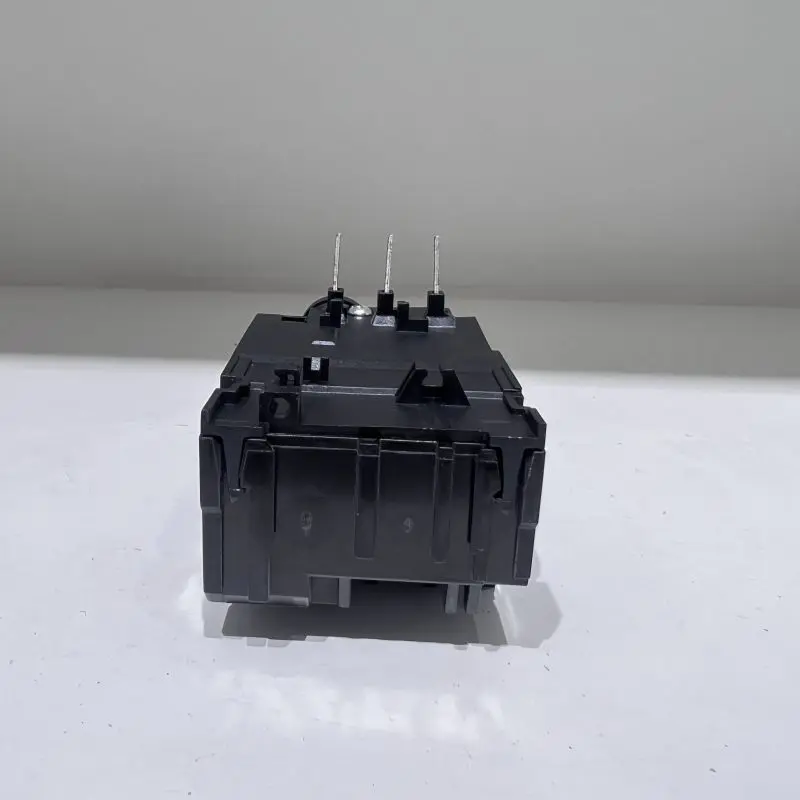

TH-N12 termikus túlterhelés relé

Az ipari áramelosztás és automatizálási vezérlés területén nagy számban léteznek kis- és közepes méretű motorok, amelyek védelmi követelményei egyaránt megkövetelik a precizitást és a megbízhatóságot, valamint a könnyű integrálhatóságot és karbantartást. Az SPX gyár kiváló minőségű és CE-tanúsítvánnyal rendelkező TH-N12 Thermal Overload Relay szabványos védelmi modulja, amelyet ennek a széles körben elterjedt igénynek megfelelően terveztek. Nem törekszik extrém széles tartományra, de rendkívül kiforrott és állandó védelmi teljesítményt biztosít optimalizált áramtartományon belül. Akár új motorindítókba építik be, akár meglévő rendszerek karbantartására és cseréjére használják, a TH-N12 gondtalan, megbízható és könnyen kezelhető védelmi megoldást kínál a felhasználóknak szabványosított interfészével és világos beállítási skálájával.

Funkció

A központi beállító gomb áttekinthető áramérték-skálával rendelkezik, amely lehetővé teszi a felhasználók számára, hogy vizuálisan és pontosan beállítsák a motor névleges áramának megfelelően. A művelet intuitív, csökkentve a találgatásokat és a hibákat a hibakeresési folyamat során.
A termék kialakítása tartalmaz egy kioldást jelző ablakot (általában egy szembetűnő színváltozást) és egy kézi alaphelyzetbe állító gombot, amely egy pillantással egyértelművé teszi az eszköz állapotát a gyors hibadiagnosztikához és a rendszer helyreállításához.
Az SPX kiváló minőségű TH-N12 Thermal Overload Relay a klasszikus bimetál szalagfűtési és hajlítási elven alapul, és a motor termikus jellemzőinek megfelelő túlterhelés elleni védelmet biztosít. A beépített differenciálvezető lemez mechanizmus biztosítja a kioldási reakció felgyorsítását fázishiba és súlyos háromfázisú kiegyensúlyozatlansági hibák esetén.
A TH-N12 Thermal Overload Relay rendszerint közvetlenül csatlakoztatható, azonos sorozatú vagy meghatározott modellek kis váltóáramú mágneskapcsolóihoz készült, kompakt és megbízható elektromágneses indítókapcsolót alkot, amely helyet és bekötési időt takarít meg.
A kiváló minőségű modellek környezeti hőmérséklet-kompenzációt tartalmaznak, hogy csökkentsék a környezeti hőmérséklet-változások hatását a bimetál szalag működési jellemzőire, biztosítva a TH-N12 termikus túlterhelés elleni védelem stabilitását szélesebb hőmérsékleti tartományban.
A héj alapvető por- és véletlen érintésvédelmet tud biztosítani a belső precíziós mechanizmusok számára, és alkalmas különféle kapcsolószekrényekbe történő beépítésre.

Fő alkalmazási forgatókönyvek

A TH-N12 olyan kis és közepes teljesítményű alkalmazásokhoz alkalmas, amelyek megbízható védelmet és korlátozott helyet igényelnek:
Motorvédelem csomagológépekhez, kis szállítószalagokhoz, keverőkhöz, ventilátorokhoz és egyéb berendezésekhez.
Automata ajtók, szellőztető berendezések, vízszivattyúk stb. egygépes vezérlése.
Szabványos védőtartozékként a végrehajtó egységhez (kontaktorhoz) a PLC vagy a vezérlő kimenetén.
A TH-N12 Thermal Overload Relay, mint széles körben használt univerzális modellt, általában régi rendszerekben az azonos típusú sérült hőrelék cseréjére használják.

Az STH-N12 hőrelé S-C10/12 AC kontaktorhoz használható

Keret(A)	STH-N18(TH-N18)		STH-N25(TH-N25)		STH-N50(TH-N50)
Suitabie AC kontaktor	S-C10/12		S-C21/25		S-C50/95
Aux érintkező szerkezet	Manuális vagy automatikus visszaküldés
Állítsa be a tartományválasztót(A)	Válasszon (A)	Állítsa be a tartományt (A)	Válasszon (A)	Állítsa be a tartományt (A)	Válasszon (A)	Állítsa be a tartományt (A)
	0,24A	0,2-0,32	1.3A	1-1,6	15A	12~18
	0,35A	0,28-0,42	1.7A	1,4-2,0	19A	16~22
	0,5A	0,4-0,6	2.1A	1,7-2,5	22A	18-26
	0,7A	0,55-0,85	2,5A	2~3	29A	24~34
	0,9A	0,7-1,1	3.6A	2,8~4,4	35A	30-40
	1.3A	1-1,6	5A	4~6	42A	34-50
	1.7A	1,4-2,0	6.6A	5,2~8	54A	43-65
	2.1A	1,7-2,5	9A	7~11	67A	54-80
	2,5A	2~3	11A	9~13	82A	65~93
	3.6A	2,8~4,4	15A	12~18	95A	85~105
	5A	4~6	19A	16~22
	6.6A	5,2~8	22A	18-26
	9A	7~11	29A	24~34
	11A	9~13	35A	30-40
Aux érintkező szerkezet	1a1b(1NO+1NC)

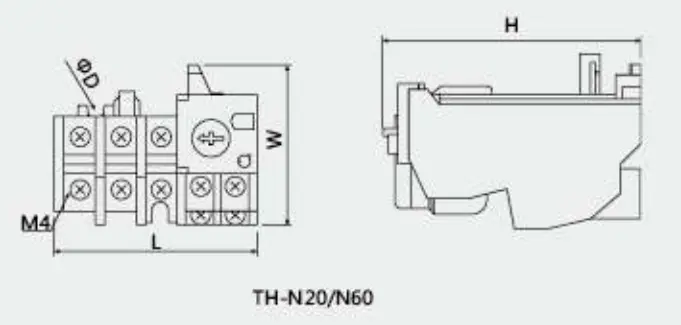

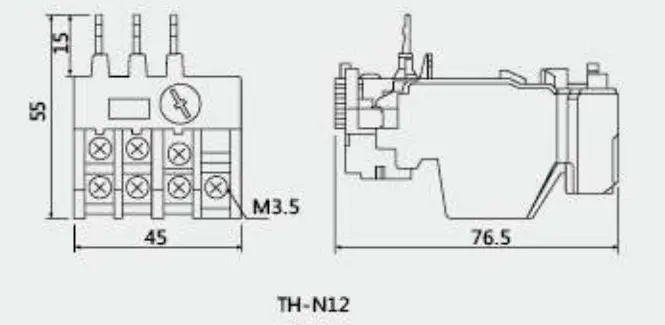

Vázlat és beépítési méret
	Írja be		L	W	H	φD
	TH-N20		63	51	79	4.5
	TH-N60		89	57	83.5	4.5
