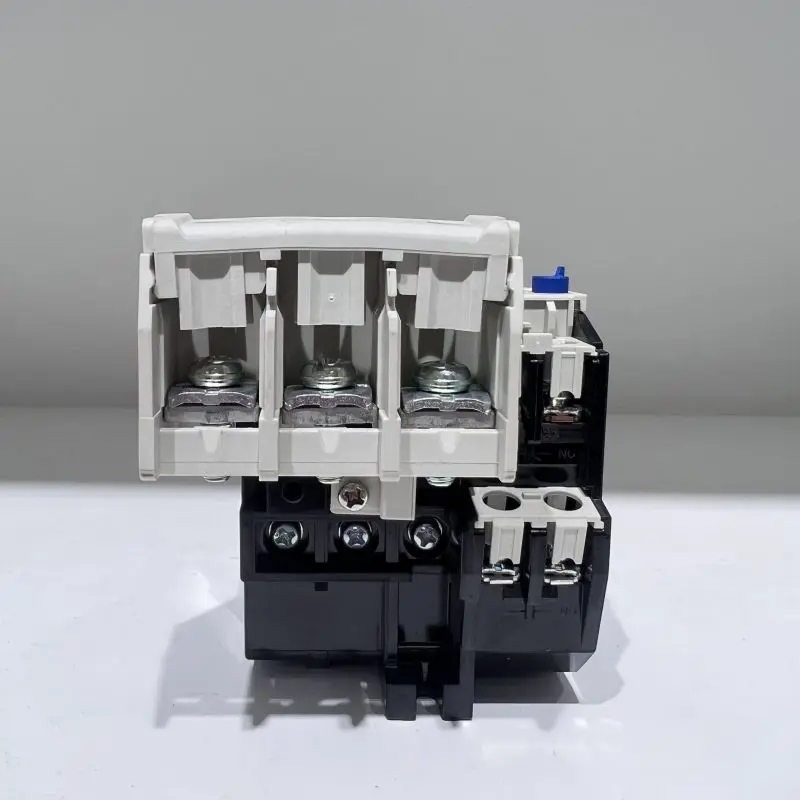

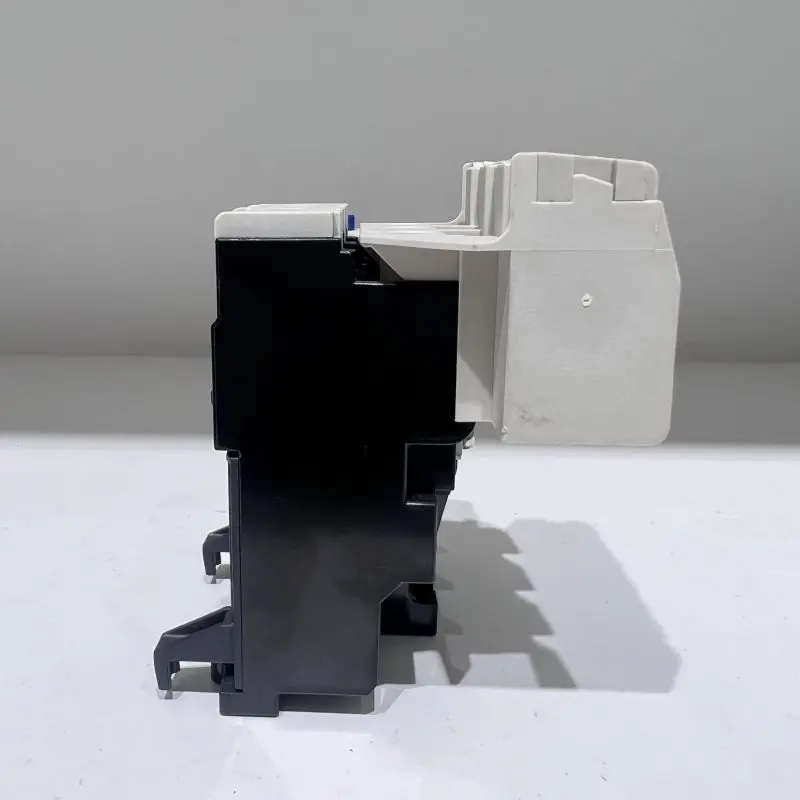

Termikus túlterhelés relé motorvédelem

A motoros kiégés tragédiája gyakran az észrevétlen, tartós hőmérséklet-emelkedéssel kezdődik. Az SPX tartós termikus túlterhelés-relé motorvédelme ennek a rejtett folyamatnak a „lezárója”. Szerepe messze nem egy egyszerű áramérzékelő kapcsoló, hanem egy kifinomult „termoelektromos analóg rendszer”. Minden benne lévő bimetál alkatrész egy kalibrált "termikus modell", amely valós időben reprodukálja a motor tekercsének fűtési és hűtési állapotát azonos áramerősség mellett. Ha a külső modell azt állapítja meg, hogy elérte a hőkorlátot, az azt jelenti, hogy a motor belseje is veszélyben van, és azonnal működésbe lép a védelem. Ez egy megelőző védelmi filozófia, amely a fizikai lényegből ered, és megelőzi a sérülést.

Jellemzők:

A főáramkörre sorosan kapcsolt fűtőelem az áramot négyzetes viszonylatban (P=I ² R) közvetlenül hőenergiává alakítja anélkül, hogy közbenső átalakításra vagy külső tápellátásra lenne szükség, ami a motorveszteségek legközvetlenebb szimulációja.
A termikus energia szabályozható és halmozott hajlítási deformációt okoz a bimetál lemezeknél meghatározott összetételű anyagokkal. Ez a változó az idő- és áramfüggvény termikus integrálja. Amikor a felhalmozott deformáció eléri a mechanikailag beállított küszöbértéket, a kioldó mechanizmus azonnal működésbe lép, befejezve a megbízható átalakulást hőenergiából mechanikai energiává, majd vezérlőjelekké.
A motorszigetelő anyagok élettartama exponenciálisan csökken a hőmérséklettel (mint például a "10 fokos szabály"). A Thermal Overload Relay Motor Protection inverz időkarakterisztikája (minél nagyobb a túlterhelés, annál gyorsabb a hatás) tökéletesen illeszkedik hozzá, és a szigetelés élettartamának éles csökkenésének kritikus pontja előtt beavatkozik.
A nagykereskedelmi testreszabott termikus túlterhelésrelé motorvédelem megérti és lehetővé teszi a motor ésszerű túlterhelését az indításkor vagy a rövid távú folyamatkövetelmények között, és csak akkor lép fel, ha a túlterhelés mértéke és az idő szorzata (azaz "hőfelhalmozódás") meghaladja a biztonsági küszöböt, elkerülve a szükségtelen leállásokat.

Pontos pozicionálás

A modern elektronikus vezérlőrendszerekben a különböző védőberendezések együttműködve mélységi védelmi rendszert alkotnak:
A megszakítók (CB/MCCB) az elektromos hálózat őrzői, felelősek a katasztrofális hibák, például a rövidzárlatok megszüntetéséért, a kábelek védelméért és a rendszer architektúrájáért.
A motorvédő típusú termikus túlterhelés relé a motortest szorosan illeszkedő védelme, amely a túlterhelés és a fáziskimaradás okozta hőkárosodás krónikus veszélyének leküzdésére szolgál.
A frekvenciaváltó/lágyindító belső védelme folyamat- és algoritmus szintű védelmet biztosít, például túláram, túlfeszültség stb., de hatékonysága a saját állapotától és paraméterbeállításaitól függ.
A kiváló minőségű Thermal Overload Relay Motor Protection választása azt jelenti, hogy független, tiszta és redundáns hővédelmi réteget kell hozzáadni a motorhoz, amely különböző elveken alapul, ami a biztonsági gondolkodás legmagasabb szintjét jelenti.

Alkalmazás

Bányászati ​​zúzók és golyósmalmok; A cementgyári görgős préseket és a nagy ventilátorokat úgy tervezték, hogy megbirkózzanak a nagy ütésekkel és a porral szemben.
A Thermal Overload Relay Motor Protection használható tűzoltó szivattyúkhoz és háztartási vízszivattyúkhoz épületekben; A vízátemelő szivattyúkat és a szennyvíztisztító fúvókat a közbiztonság és az emberek megélhetésének védelmére használják.
A műanyag fröccsöntő gépek és fémmegmunkáló központok orsó- és előtolómotor-védelme, valamint a termikus túlterhelésrelé motorvédelem megőrzi a berendezés alapértékét és hírnevét.

Az STH-T25 hőrelé alkalmas az S-M20/25 AC mágneskapcsolóhoz.

Keret(A)	STH-T18(TH-T18)		STH-T25 (TH-T25)				STH-T50 (TH-T50)
Suitabie AC kontaktor	S-M10/12		S-M20/25				S-M35/50
Aux érintkező szerkezet	Manuális vagy automatikus visszaküldés
Állítsa be a tartományválasztót(A)	Válasszon (A)	Állítsa be a tartományt (A)	Válasszon (A)		Állítsa be a tartományt (A)		Válasszon (A)	Állítsa be a tartományt (A)
	0,24A	0,2-0,32	1.3A		1-1,6		29	24~34
	0,35A	0,28-0,42	1.7A		1,4-2,0		35	30-40
	0,5A	0,4-0,6	2.1A		1,7-2,5		42	34-50
	0,7A	0,55-0,85	2,5A		2~3
	0,9A	0,7-1,1	3.6A		2,8~4,4
	1.3A	1-1,6	5A		4~6
	1.7A	1,4-2,0	6.6A		5,2~8
	2.1A	1,7-2,5	9A		7~11
	2,5A	2~3	11A		9~13
	3.6A	2,8~4,4	15A		12~18
	5A	4~6	19A		16~22
	6.6A	5,2~8	22A		18-26
	9A	7~11	29A		24~34
	11A	9~13	35A		30-40
Aux érintkező szerkezet	1a1b(1NO+1NC)

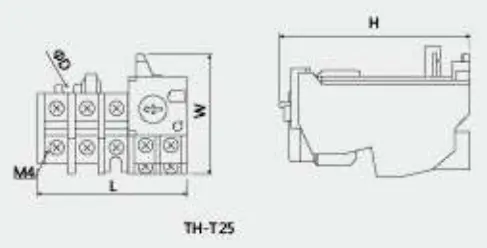

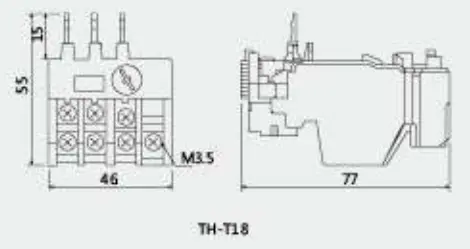

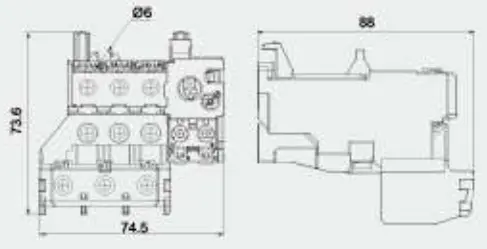

Vázlat és beépítési méret
	Írja be		L	W	H	φD
	TH-T25		63	51	81	4.5

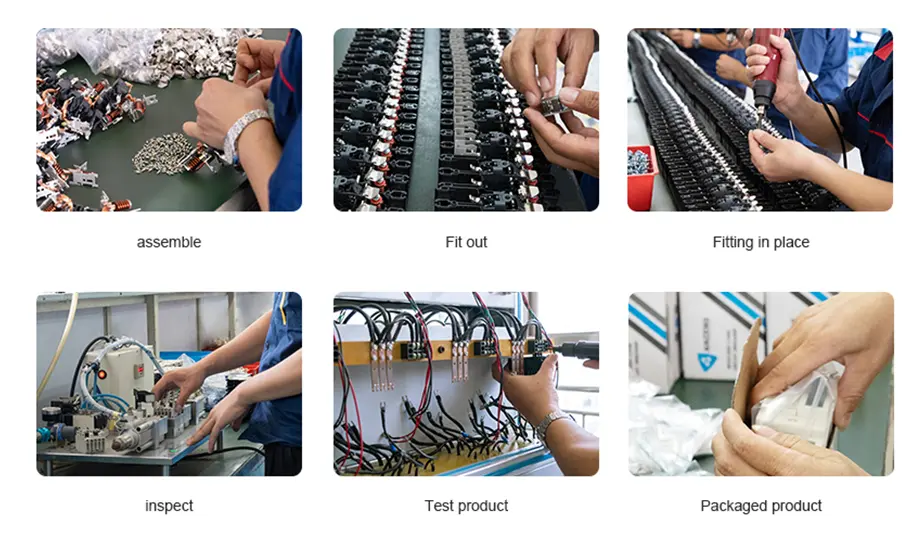

Gyártási folyamat
