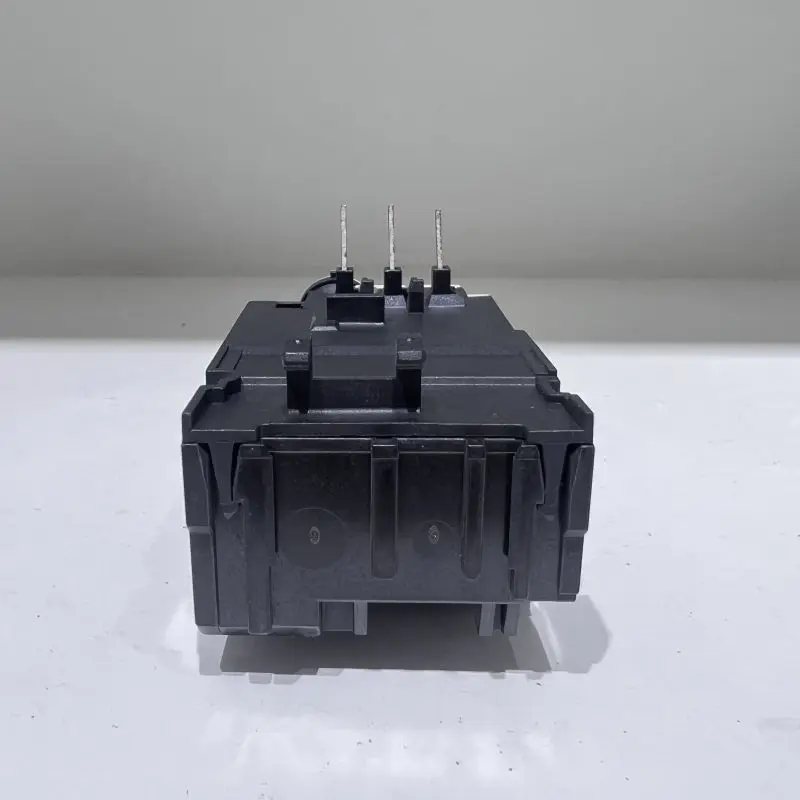

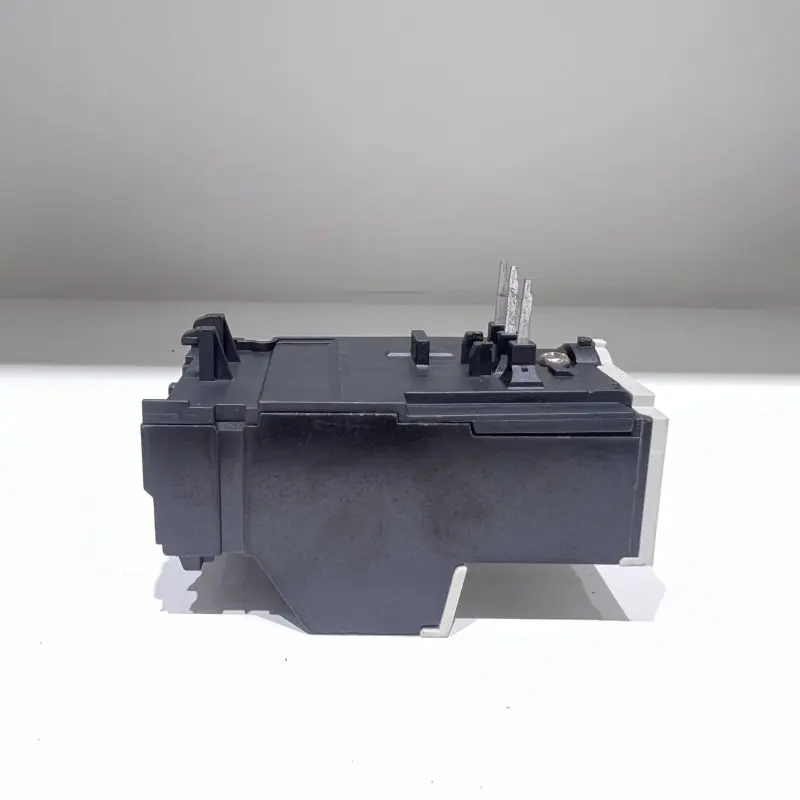

TH-T18 0,35A hőrelé

Az automatizálási műszerekben, precíziós hajtásokban és kis berendezésekben nagy számban találhatók háromfázisú mikromotorok, amelyek teljesítménye mindössze néhány száz watt. Ezeknek a motoroknak a névleges árama rendkívül kicsi (általában 1A alatt van), és az általános célú hőrelék védelmi görbéje ebben a tartományban gyakran nem elég pontos a hatékony védelem eléréséhez. Az SPX strapabíró TH-T18 0,35A Thermal Relay egy professzionális megoldás ilyen kis áramú alkalmazásokhoz. A bimetál lemezanyagok, fűtőelemek és működési mechanizmusok miniatürizálása és precíziós kialakítása révén nagy érzékenység- és stabilitásvédelmet ér el 0,35 A áramerősség mellett, kitöltve a hiányosságot a mikromotorok speciális védelmében.

Jellemzők:

Az SPX gyár kiváló minőségű TH-T18 0,35 A hőreléje speciális hőmechanikai szerkezeti optimalizáláson esett át, hogy kezelje a 0,35 A körüli kis áramok által generált gyenge hőt. Ez biztosítja, hogy a bimetál szalag elegendő és pontos deformációt tudjon előállítani, lehetővé téve az inverz idővédelmi funkció megbízható működését még kis túlterhelések (például 1,1-szeres In) esetén is, elkerülve a védő holttereket.

A TH-T18 a precíziós gyártási folyamatok révén biztosítja a termékek közötti védelmi jellemzők rendkívül magas konzisztenciáját, még mikro léptékben is, ahol a mikroamper szintű áramingadozások hatással lehetnek a védelmi pontokra, így alkalmas tömeges alkalmazásra szabványos mikroeszközökben. Kitűnő méretű, közvetlenül csatlakoztatható mikro AC kontaktorokhoz (például 9A-12A-es fokozatú), így egy rendkívül kis helytakarékos vezérlőegységet alkothat.

Előny:

A testreszabott TH-T18 0,35A hőrelé, mint tisztán elektromechanikus védelmi alkatrész, nem igényel külső tápellátást, és teljesen érzéketlen a vezérlőrendszerek feszültségingadozásaira, harmonikusaira és elektromágneses interferenciáira. Stabilan tud működni olyan összetett mikrorendszerekben is, amelyeket frekvenciaváltók vagy kapcsolóüzemű tápegységek táplálnak.

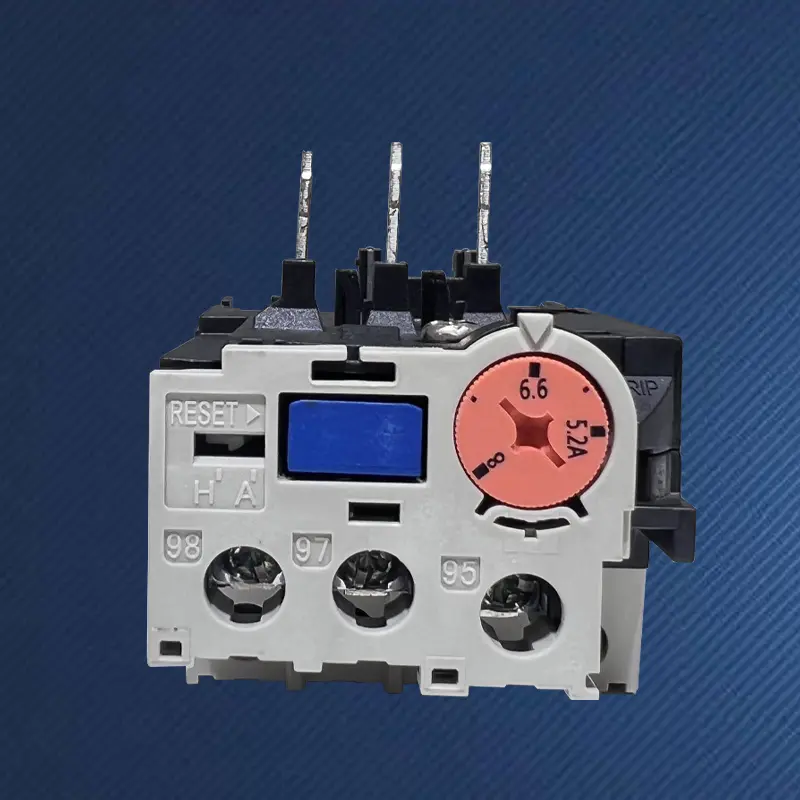

Bár a működési mechanizmus kicsi, mégis áttekinthető kézi alaphelyzetbe állító gombokkal és kioldásjelző jelzésekkel van felszerelve, amelyek megkönnyítik az állapotfelismerést és a hibatörlést a sűrűn telepített mikrovezérlő egységekben.

Az STH-T18 hőrelé alkalmas az S-M10/20 AC mágneskapcsolóhoz

Keret(A)	STH-T18(TH-T18)		STH-T25 (TH-T25)				STH-T50 (TH-T50)
Suitabie AC kontaktor	S-M10/12		S-M20/25				S-M35/50
Aux érintkező szerkezet	Manuális vagy automatikus visszaküldés
Állítsa be a tartományválasztót(A)	Válasszon (A)	Állítsa be a tartományt (A)	Válasszon (A)		Állítsa be a tartományt (A)		Válasszon (A)	Állítsa be a tartományt (A)
	0,24A	0,2-0,32	1.3A		1-1,6		29	24~34
	0,35A	0,28-0,42	1.7A		1,4-2,0		35	30-40
	0,5A	0,4-0,6	2.1A		1,7-2,5		42	34-50
	0,7A	0,55-0,85	2,5A		2~3
	0,9A	0,7-1,1	3.6A		2,8~4,4
	1.3A	1-1,6	5A		4~6
	1.7A	1,4-2,0	6.6A		5,2~8
	2.1A	1,7-2,5	9A		7~11
	2,5A	2~3	11A		9~13
	3.6A	2,8~4,4	15A		12~18
	5A	4~6	19A		16~22
	6.6A	5,2~8	22A		18-26
	9A	7~11	29A		24~34
	11A	9~13	35A		30-40
Aux érintkező szerkezet	1a1b(1NO+1NC)

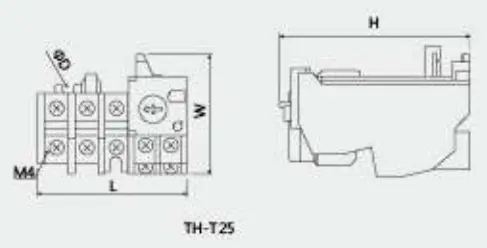

Vázlat és beépítési méret
	Írja be		L	W	H	φD
	TH-T25		63	51	81	4.5
