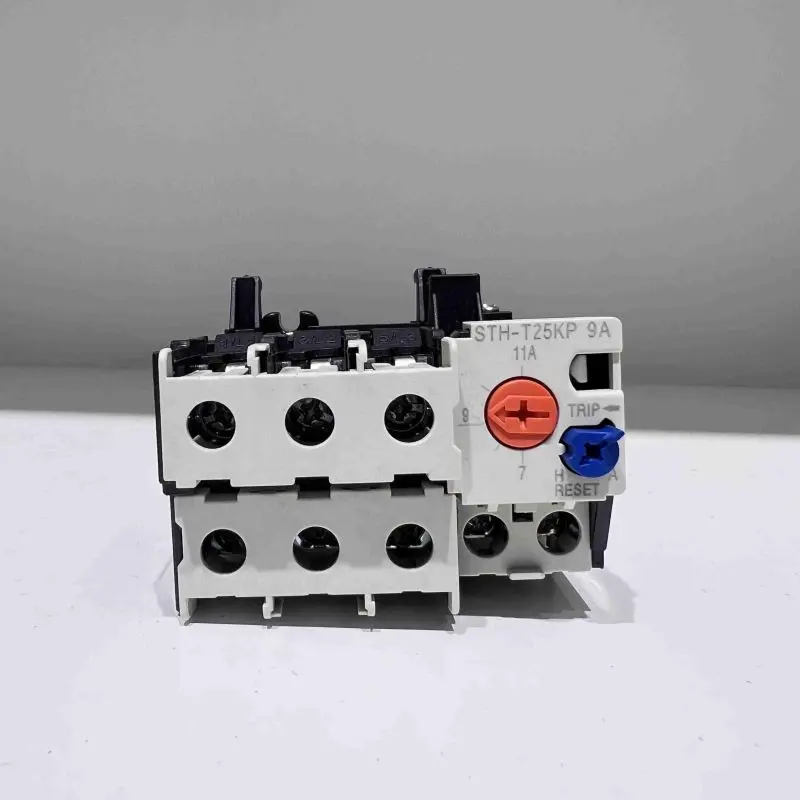

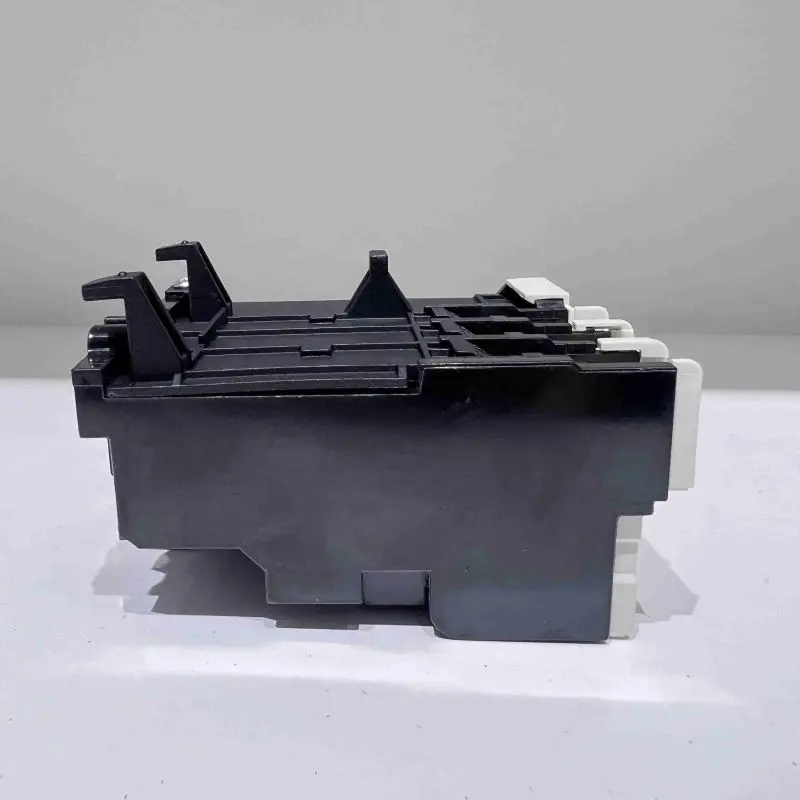

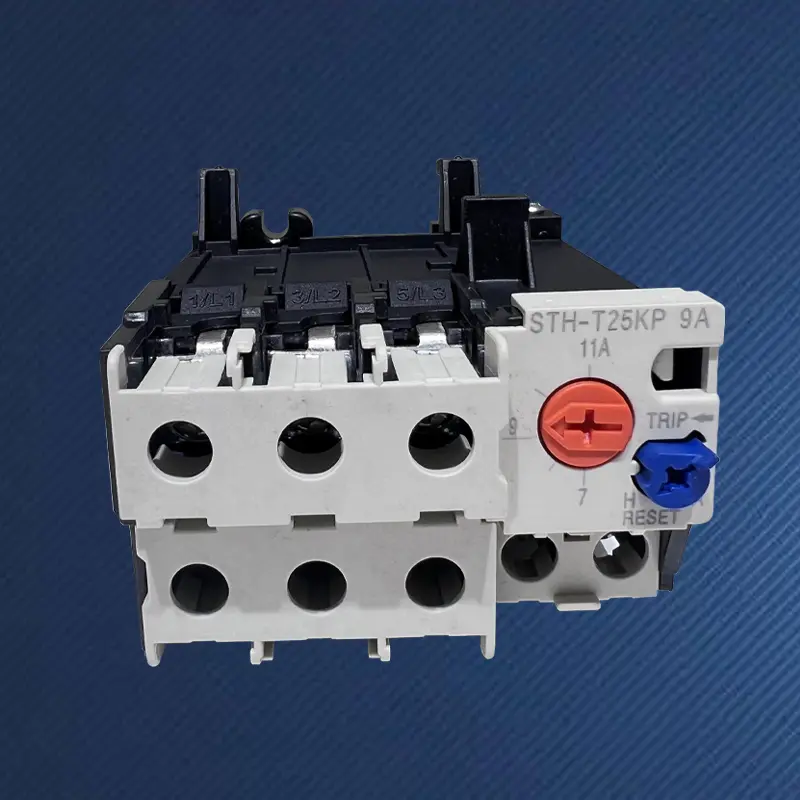

Termikus túlterhelés relé TH-T25 18A

A motorvédelem világában az univerzális állíthatóság rugalmasságot jelent, de magával hozza a hibakeresés bonyolultságát és az inkonzisztens paraméterek kockázatát is. A China SPX TH-T25 18A termikus túlterhelés relé az ellenkező irányba megy. Ez nem egy széles körben állítható eszköz, hanem egy "biztonsági igazolvány" pontosan öntött 18A-es motor névleges áramára. Gyárilag a végső kalibrálás a -18A magvédelmi paraméter beállított áramerősségével történik, így biztosítva, hogy minden termék a dobozból kivetve a legjobban illeszkedő védelmet tudja nyújtani az adott teljesítményszintű motorokhoz. Hatékony mérnöki filozófiát képvisel, amely a szabványosításra, a következetességre és a könnyű használatra törekszik.

Előny:

A terméket a gyártási folyamat során 18A körül mélyen kalibrálták, és a bimetál szalag hőkarakterisztikája és a kioldómechanizmus mechanikai illeszkedése ezen a ponton érte el az optimálisat. A felhasználóknak nem kell helyszíni beállításokat végezniük, alapvetően kiküszöbölve a pontatlan kézi kalibrálás miatti idő előtti vagy késleltetett védelmi műveleteket.
Komplett berendezések vagy tételes projektek gyártása során a raktáron lévő TH-T25 18A termikus túlterhelési relé használata az azonos teljesítményű motorok védelmi jellemzőit rendkívül egységessé teheti, javítva a teljes rendszer szabványosítását és megbízhatóságát.
A 18A-es beállítási áram pontosan megfelel a 7,5 kW és 9 kW közötti fő háromfázisú motor teljesítménytartományának 380 V feszültség mellett, így ideális partner számos ventilátor, vízszivattyú és közepes méretű mechanikus hajtómotor számára.
A Thermal Overload Relay TH-T25 18A hőelem hőkapacitása és hőleadási modellje az ilyen áramerősségű motorok fűtési jellemzőire van optimalizálva, ami valósághűbben képes szimulálni a motortekercsek hőmérséklet-emelkedési folyamatát túlterhelés, gyakori indítási leállás és egyéb munkakörülmények esetén.
A mérnököknek és a telepítőknek nem kell görbediagramokat nézniük vagy csavarhúzókat használniuk a beállításhoz, hanem közvetlenül telepíthetik a vezetékeket, ami jelentősen megtakarítja a hibakeresési időt és csökkenti az emberi hibákat.

Tipikus alkalmazási forgatókönyvek

Magvédelem 7,5 kW-9 kW teljesítményű keringtető vízszivattyúkhoz és tápvíz-fokozó szivattyúkhoz.
Túlterhelés elleni védelem kis légkompresszorokhoz, hajtószíjmotorokhoz és keverőkeverőkhöz.
Áramvédelmi egység közepes méretű fan coil egységekhez és frisslevegős egység ventilátorokhoz.
A berendezés gyártója a TH-T25 18A termikus túlterhelési relét szabványos, hibakeresés mentes védőkomponensként használja egyik fix teljesítményű modelljén.

Az STH-T25 hőrelé alkalmas az S-M20/25 AC mágneskapcsolóhoz

Keret(A)	STH-T18(TH-T18)		STH-T25 (TH-T25)				STH-T50 (TH-T50)
Suitabie AC kontaktor	S-M10/12		S-M20/25				S-M35/50
Aux érintkező szerkezet	Manuális vagy automatikus visszaküldés
Állítsa be a tartományválasztót(A)	Válasszon (A)	Állítsa be a tartományt (A)	Válasszon (A)		Állítsa be a tartományt (A)		Válasszon (A)	Állítsa be a tartományt (A)
	0,24A	0,2-0,32	1.3A		1-1,6		29	24~34
	0,35A	0,28-0,42	1.7A		1,4-2,0		35	30-40
	0,5A	0,4-0,6	2.1A		1,7-2,5		42	34-50
	0,7A	0,55-0,85	2,5A		2~3
	0,9A	0,7-1,1	3.6A		2,8~4,4
	1.3A	1-1,6	5A		4~6
	1.7A	1,4-2,0	6.6A		5,2~8
	2.1A	1,7-2,5	9A		7~11
	2,5A	2~3	11A		9~13
	3.6A	2,8~4,4	15A		12~18
	5A	4~6	19A		16~22
	6.6A	5,2~8	22A		18-26
	9A	7~11	29A		24~34
	11A	9~13	35A		30-40
Aux érintkező szerkezet	1a1b(1NO+1NC)

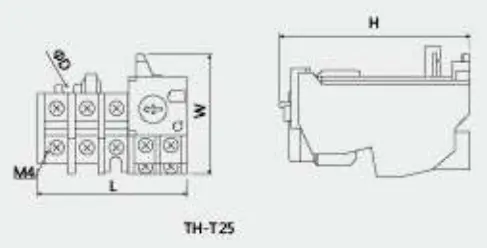

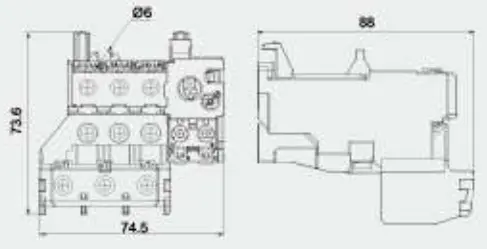

Vázlat és beépítési méret
	Írja be		L	W	H	φD
	TH-T25		63	51	81	4.5
