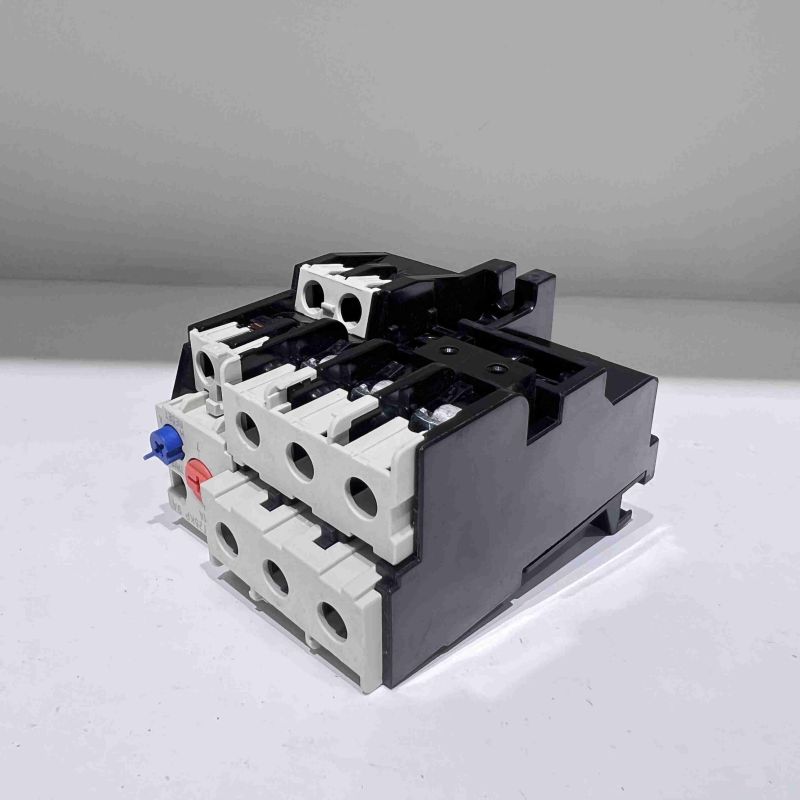

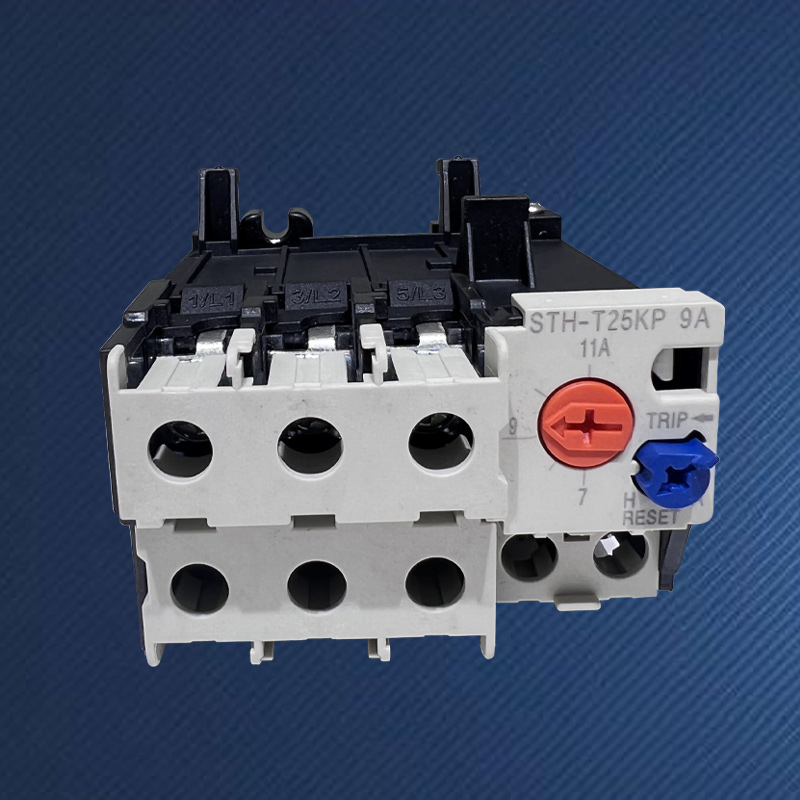

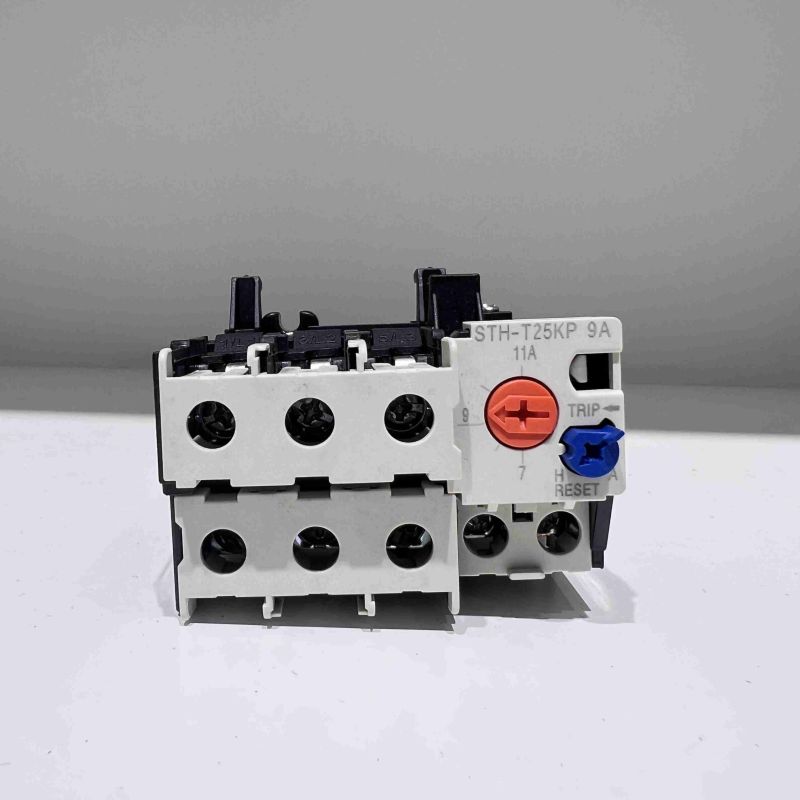

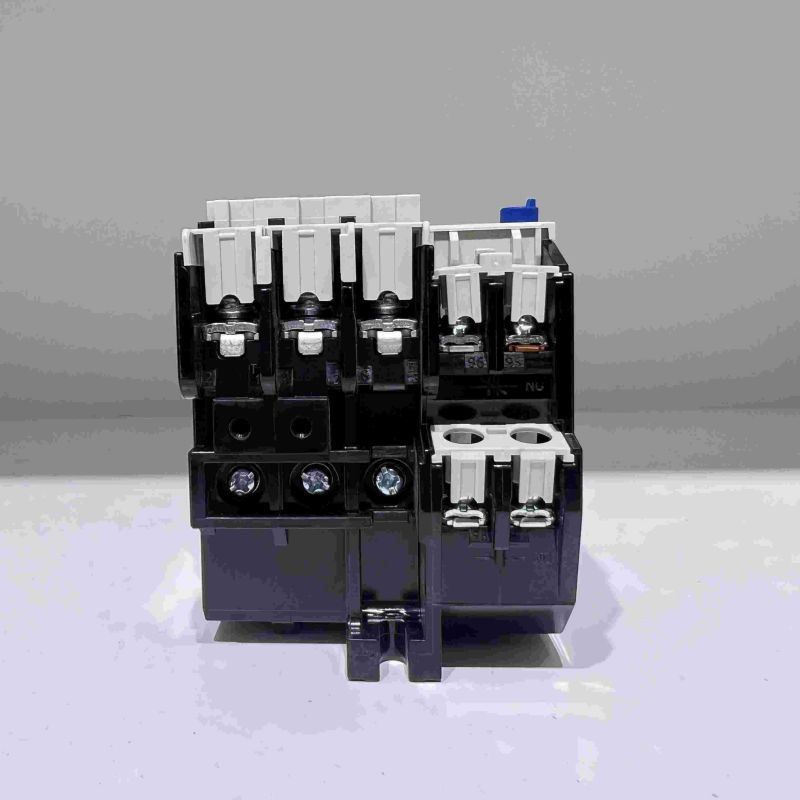

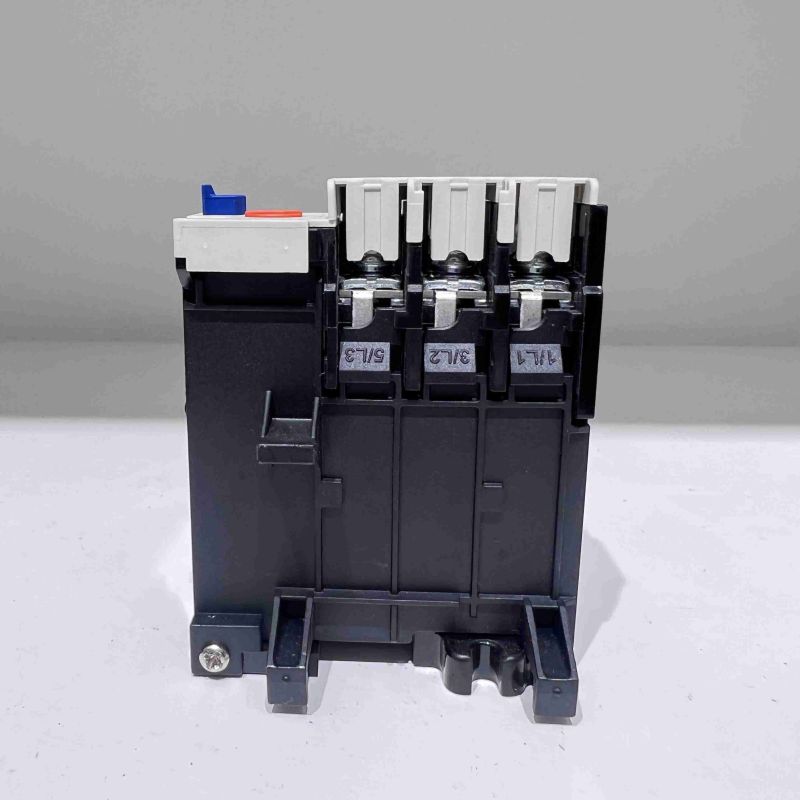

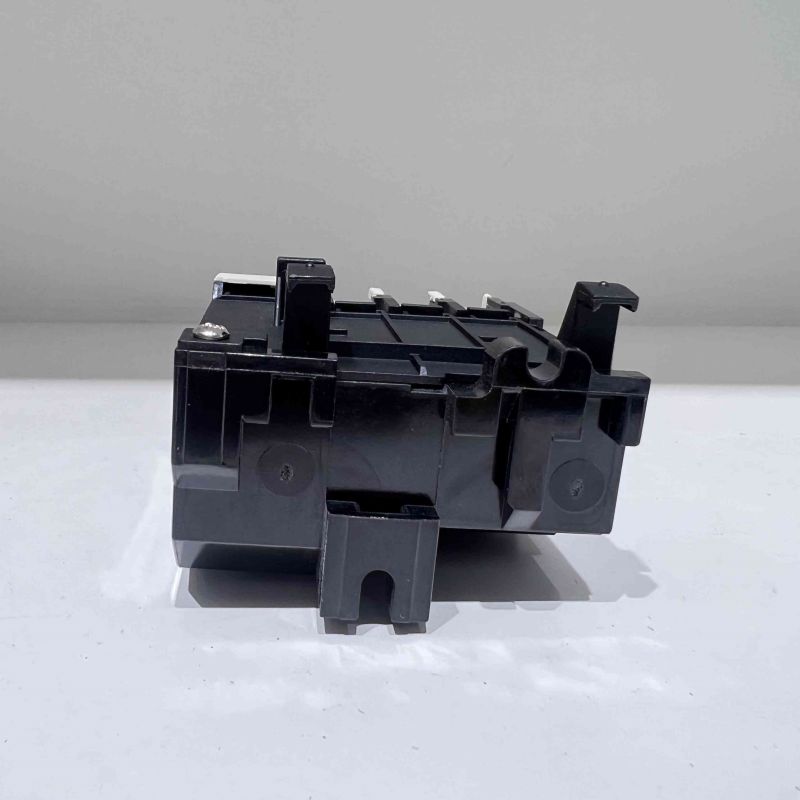

TH-T25KP termikus túlterhelés relé

Miért válassza az SPX TH-T25KP túlterhelési relét?

Az összetett ipari telephelyeken a motorok működési feltételei nagymértékben változnak, és olyan tényezők, mint a névleges áram, az indítási terhelés és a környezeti hőmérséklet, megkövetelik a védőberendezések nagy alkalmazkodóképességét és állíthatóságát. Az SPX-re vágott TH-T25KP termikus túlterhelési relé nem egy rögzített specifikációjú alkatrész, hanem egy konfigurálható motorvédő platform. Az alapvető tervezési koncepció az, hogy lehetővé tegye a mérnökök számára, hogy a védelmi paramétereket az egyes motorok tényleges munkakörülményei alapján "szabják meg" széles folyamatos áramhangolás, kiváló hőmérséklet-kompenzáció és megerősített mechanikai szerkezet révén, az "alkalmazható"-ról az "optimálisra" történő védelem fejlesztése révén, amely különösen alkalmas olyan kihívást jelentő helyzetekre, mint például nagy terhelésű indítás, szakaszos működés vagy változó környezet.

A készleten lévő TH-T25KP termikus túlterhelési relé a folyamatosan állítható áramok széles skáláját biztosítja, amelyek messze meghaladják a rögzített modelleket (például több mint tíz ampertől több száz amperig terjedő teljes tartományt fed le). A felhasználók a gomb forgatásával folyamatosan és pontosan beállíthatják a működési áramot a motor névleges áramértékére, így érik el a védelmi jellemzők legjobb, személyre szabott illeszkedését.

Általában a Class 10 és Class 20 (vagy magasabb) opcionális vagy kapcsolható funkcióival felszereltek, a felhasználók rugalmasan választhatják ki a megfelelő kioldási görbét aszerint, hogy a motor normál indításról vagy nagy terhelésű indításról van szó, ami elkerülheti az indítási ütközést és a kioldást, és gyors védelmet biztosít a reteszelt rotor túlterhelése esetén.

A fejlett környezeti hőmérséklet-kompenzációs mechanizmussal felszerelt TH-T25KP termikus túlterhelési relé stabil védelmi jellemzőket tart fenn a -20 °C és +60 °C (vagy ennél szélesebb) környezeti hőmérsékleti tartományban, elkerülve a "szezonális betegséget", amelyet a közönséges relék korai vagy késleltetett védelme okoz a környezeti hőmérséklet változásai miatt.

Független alapbeépítést alkalmaz, és a közvetlen dugaszoló helyett szabványos kábelezési kapcsokon keresztül csatlakozik a mágneskapcsolóhoz. Ez a kialakítás nagyobb vezetékezési rugalmasságot, erősebb hőelvezetési képességet, valamint az egyszerű egyedi karbantartás és csere előnyét kínálja, így ez a preferált választás a nagy igényű szekrények számára.

A szabványos alaphelyzetben zárt (NC-97/98) kioldóérintkezőkön kívül általában egy további független alaphelyzetben nyitott (NO-95/96) és alaphelyzetben zárt (NC-97/98) jelzőérintkezőt is biztosítanak, amelyek segítségével vezérelhető az áramkör kioldása és a távriasztás jelzése, kielégítve az összetett vezérlési és felügyeleti követelményeket.

Keret(A)	STH-T18(TH-T18)				STH-T25 (TH-T25)				STH-T50 (TH-T50)
Suitabie AC kontaktor	S-M10/12				S-M20/25				S-M35/50
Aux érintkező szerkezet	Manuális vagy automatikus visszaküldés
Állítsa be a tartományválasztót(A)	Válasszon (A)		Állítsa be a tartományt (A)		Válasszon (A)		Állítsa be a tartományt (A)		Válasszon (A)	Állítsa be a tartományt (A)
	0,24A		0,2-0,32		1.3A		1-1,6		29	24~34
	0,35A		0,28-0,42		1.7A		1,4-2,0		35	30-40
	0,5A		0,4-0,6		2.1A		1,7-2,5		42	34-50
	0,7A		0,55-0,85		2,5A		2~3
	0,9A		0,7-1,1		3.6A		2,8~4,4
	1.3A		1-1,6		5A		4~6
	1.7A		1,4-2,0		6.6A		5,2~8
	2.1A		1,7-2,5		9A		7~11
	2,5A		2~3		11A		9~13
	3.6A		2,8~4,4		15A		12~18
	5A		4~6		19A		16~22
	6.6A		5,2~8		22A		18-26
	9A		7~11		29A		24~34
	11A		9~13		35A		30-40
Aux érintkező szerkezet	1a1b(1NO+1NC)
Vázlat és beépítési méret
	Írja be				L	W	H	φD
	TH-T25				63	51	81	4.5
